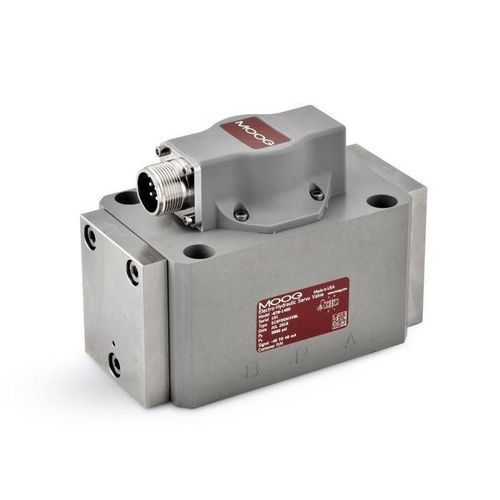

Distribuidor hidráulico de cajón 78

con control mecánicocon control eléctricoaccionado por solenoide

Resumen
La serie 78 de Moog forma parte de la familia Moog de servoválvulas con realimentación mecánica (MFB). Son válvulas de estrangulamiento para aplicaciones de 3 y 4 vías. Esta serie dispone de un diseño potente de dos etapas que cubre un rango de caudal nominal de 75 a 150 L/min (20 a 40 gpm) a 35 bar (500 psi) de caída de presión por deslizador. Las opciones incluyen versiones estándar y de alta respuesta, cortes especiales de punto cero (del deslizador), materiales de sellado y conexiones.

Características

• Válvula de control de flujo de 2 etapas con realimentación mecánica (MFB)
• Etapa piloto de doble tobera de baja fricción para alta dinámica, alta resolución y baja histéresis
• Construcción robusta y de larga vida adecuada para una variedad de máquinas
• Versiones intrínsecamente seguras (78K) o a prueba de explosiones (78N) disponibles para entornos potencialmente peligrosos
• Filtro de etapa piloto reemplazable en campo para facilitar el mantenimiento

Especificaciones
Datos hidráulicos
Caudal nominal*: 75 a 150 L/min
Configuraciones estándar: 75, 115, 150 L/min
Presión máxima de servicio: 210 bar

Datos de rendimiento
Respuesta al escalón 100%**: 15 a 40 ms
Respuesta en frecuencia***: 45 a 70 Hz

Datos eléctricos
Señal nominal****: 8 a 200 mA
Configuraciones estándar: 8, 15, 40, 100 mA

Datos físicos
Tamaño (patrón de montaje): Moog estándar
Peso: 2,9 kg

Opciones adicionales: Intrínsecamente seguro, a prueba de explosiones, alta preexcitación de punto cero, polaridad inversa, ajuste magnético del punto cero, tapa de motor ventilada

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Características / Especificaciones técnicas (Resumen)

• Caudal nominal: 75–150 L/min (20–40 gpm)
• Configuraciones estándar de caudal: 75, 115, 150 L/min
• Presión máxima de servicio: 210 bar
• Respuesta al escalón 100%: 15–40 ms
• Respuesta en frecuencia: 45–70 Hz
• Señal nominal: 8–200 mA (estándar: 8, 15, 40, 100 mA)
• Peso: 2,9 kg
• Variantes disponibles: 78K (intrínsecamente seguro), 78N (a prueba de explosiones)
