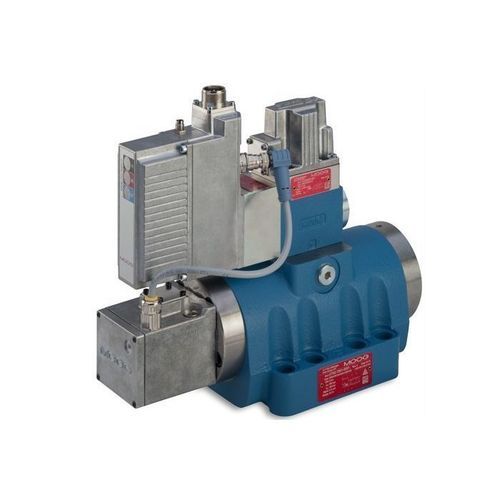

Distribuidor hidráulico de cajón D79x

con control hidráulicode control asistidocon bus de campo

Descripción del producto
Las servoválvulas de la serie D79x de Moog son servoválvulas pilotadas hidráulicamente, de tres etapas, con electrónica integrada y una interfaz analógica. El diseño de casquillo con pistón permite mayores caudales manteniendo un comportamiento dinámico muy elevado. La serie está disponible en dos tamaños (D791, D792) y en varias variantes funcionales (caudal, presión, p/Q, control de ejes para posición, velocidad, fuerza). Diseñada para aplicaciones industriales exigentes que requieren respuesta rápida y elevados caudales.

Características

• Diseño de válvula de 3 etapas para alta dinamismo
• Realimentación de posición eléctrica (LVDT) — sin desgaste
• Electrónica integrada con protección contra inversión de polaridad
• Opcional: alimentación y retorno de piloto externos mediante puertos X y Y adicionales en el cuerpo de la válvula
• Bajo umbral y baja histéresis; excelente estabilidad en cero

Especificaciones

• Serie: D79x (D791, D792)
• Diseño de válvula: 3 etapas; pistón en casquillo, pilotada hidráulicamente
• Funciones: caudal (Q), presión (p), p/Q, control de ejes (posición, velocidad, fuerza)
• Caudal nominal a ΔpN = 35 bar por orificio: D791 = 100–250 l/min; D792 = 400–1000 l/min
• Caudal máximo: D791 = 250 l/min; D792 = 1100 l/min
• Presión máxima de trabajo: Puertos P, A, B = 350 bar; Puerto T con Y interno = 70 bar; Puerto T con Y externo = 350 bar
• Tiempo de respuesta escalón 0–100%: D791 = 3–10 ms; D792 = 4–12 ms
• Alimentación eléctrica: 24 V DC (rango 18–32 V DC)
• Opciones de señal: ±10 V, ±10 mA, 4–20 mA
• Interfaces eléctricas: 6+PE y 11+PE
• Opciones: interfaz Fieldbus, entradas analógicas adicionales para sensores
• Características clave: realimentación de posición LVDT (sin desgaste), electrónica integrada con protección contra inversión de polaridad, baja histéresis y excelente estabilidad en cero

Recursos / documentos disponibles
Catálogos y hojas de datos disponibles (ver documentos).
