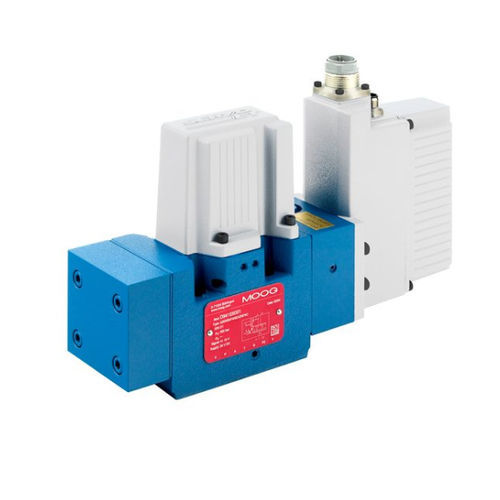

Distribuidor hidráulico de cajón D94x

con control hidráulicode control asistidoproporcional

Descripción
Las válvulas proporcionales de la serie D94x de Moog son válvulas pilotadas hidráulicamente con electrónica de control integrada, un transductor de presión interno y una interfaz fieldbus opcional. Ofrecen control de presión y caudal (p/Q) y pueden configurarse para funciones de eje (posición, velocidad, fuerza). Están disponibles en diseños de dos y tres etapas y en tamaños de montaje ISO 4401 05, 07, 08, 08+ y 10, adecuados para líneas de producción industriales, bancos de pruebas y sistemas de medición.

Visión general

• Diseño optimizado del cuerpo de la válvula para un alto caudal nominal
• Electrónica digital integrada con sensor de presión interno para un control flexible
• Válvulas piloto ServoJet duraderas
• Excelente comportamiento dinámico gracias a etapas de prepilotaje mejoradas
• Diferentes opciones fail-safe para adaptar la aplicación

Especificaciones (resumen)
Tipos: D941, D942, D943, D944, D945
Funciones: Caudal, Presión, Caudal & Presión (p/Q), Eje (Posición, Velocidad, Fuerza)
Patrón de montaje: ISO 4401 — tamaños 05 (NG10), 07 (NG16), 08 (NG25), 08+ (NG25+), 10 (NG32)
Caudal nominal (ΔpN = 5 bar): 30–1500 l/min según modelo
Caudal máx.: hasta 3600 l/min según modelo
Presión máx. de servicio (puertos P, A, B): hasta 350 bar (puerto T con Y externo también hasta 350 bar)
Tiempo de respuesta (0–100%): típ. 10–44 ms según modelo
Alimentación eléctrica: 24 V DC (18–32 V DC)
Opciones de señal de control: +/-10 V, +/-10 mA, 4–20 mA
Interfaces eléctricas: 6+PE, 11+PE
Opciones: Interfaz fieldbus; entradas analógicas adicionales para sensores
Transductores integrados: disponibles en puerto A o puertos A, B & P

Características / Especificaciones técnicas

• Tipo de producto: Válvulas servo/proporcionales pilotadas hidráulicamente con electrónica de control integrada
• Denominación de la serie: D94x series
• Configuraciones: diseños de dos y tres etapas
• Patrones de montaje: ISO 4401 (tamaños 05, 07, 08, 08+, 10)
• Caudal nominal (a ΔpN 5 bar): 30–1500 l/min (dependiendo del modelo)
• Caudal máx.: hasta 3600 l/min (dependiendo del modelo)
• Presión de servicio máx.: puertos P, A, B hasta 350 bar (puerto T con Y externo hasta 350 bar)
• Tiempo de respuesta: típicamente 10–44 ms (dependiendo del modelo)
• Tensión de alimentación: 24 V DC (rango de funcionamiento 18–32 V DC)
• Opciones de señal: +/-10 V, +/-10 mA, 4–20 mA
• Conectores eléctricos: 6+PE, 11+PE
• Interfaces fieldbus opcionales y entradas analógicas adicionales para sensores
• Transductores integrados: disponibles para el puerto A o los puertos A, B & P
