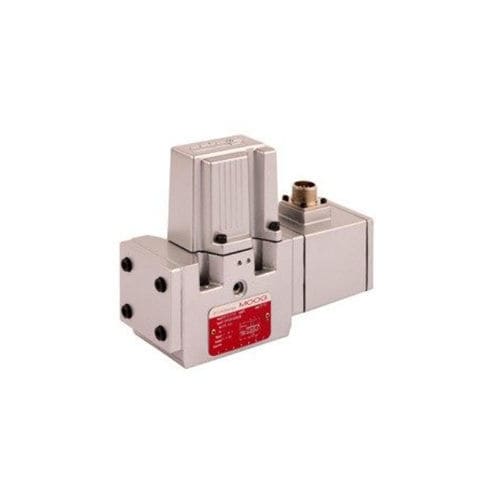

Distribuidor hidráulico de cajón D661

con control hidráulicode control asistidoelectrohidráulico

Descripción del producto
Las válvulas Moog de la serie D661 son servoválvulas pilotadas hidráulicamente con electrónica integrada y una interfaz analógica. Las D661 empleanéspolas que se deslizan en una camisa y son pilotadas hidráulicamente. Este diseño proporciona mayor precisión y excelentes características estáticas y dinámicas. Están diseñadas para aplicaciones exigentes y ofrecen alto rendimiento dinámico.

Características

• Válvula de 2 etapas con piloto ServoJet® robusto
• Diseño optimizado del cuerpo de la válvula para alto caudal nominal
• Diseño mejorado del piloto ServoJet® que proporciona excelente respuesta dinámica
• Diversas opciones fail-safe disponibles para adaptar la válvula a la aplicación

Especificaciones
Especificaciones — D661
Función — Control de caudal
Patrón de montaje — ISO 4401 Size 05 (NG10)
Datos hidráulicos — Caudal nominal a ΔpN (Δ35 bar por borde): 20 a 200 l/min
Datos hidráulicos — Caudal máx.: 250 l/min
Datos hidráulicos — Presión máxima de servicio Puertos P, A, B: 350 bar
Datos hidráulicos — Presión máxima de servicio Puerto T con Y interno: 210 bar
Datos hidráulicos — Presión máxima de servicio Puerto T con Y externo: 350 bar
Respuesta al escalón 0–100 % — 6,5 a 18 ms
Datos eléctricos — Tensión de alimentación: 24 VDC (18 a 32 VDC)
Datos eléctricos — Opciones de señal nominal: ±10 V y ±10 mA
Datos eléctricos — Interfaz eléctrica: 6+PE

Datos técnicos / Especificaciones

• Modelo / Serie: D661
• Tipo de válvula: 2 etapas, pilotada hidráulicamente con piloto ServoJet®
• Función: Control de caudal
• Patrón de montaje: ISO 4401 Size 05 (NG10)
• Caudal nominal a ΔpN (Δ35 bar por borde): 20–200 l/min
• Caudal máx.: 250 l/min
• Presión máxima de servicio (Puertos P, A, B): 350 bar
• Presión máxima de servicio (Puerto T con Y interno): 210 bar
• Presión máxima de servicio (Puerto T con Y externo): 350 bar
• Respuesta al escalón (0–100 %): 6,5–18 ms
• Tensión de alimentación: 24 V DC (rango 18–32 V DC)
• Opciones de señal nominal: ±10 V y ±10 mA
• Interfaz eléctrica: 6+PE
