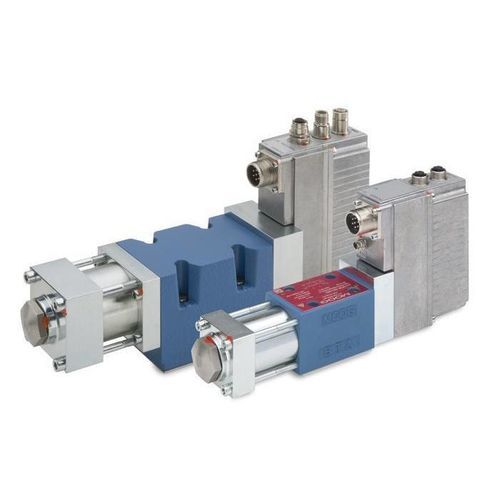

Distribuidor hidráulico de cajón D636

con control eléctricode control directoproporcional

Resumen
Las servoválvulas Moog D636 y D637 son servoválvulas de acción directa con electrónica de amplificación y control integrada y una interfaz fieldbus opcional. Emplean un motor lineal de imán permanente que desplaza directamente el émbolo, eliminando la necesidad de aceite de pilotaje. Están disponibles según ISO 4401 en tamaños NG6 (D636) y NG10 (D637) y están concebidas para aplicaciones industriales exigentes que requieren dinámica independiente de la presión, alta fuerza de accionamiento y bajo consumo eléctrico en torno al punto hidráulico nulo.

Características

• Accionamiento directo con motor lineal de imán permanente — no requiere aceite de pilotaje
• Respuesta dinámica independiente de la presión
• Motor lineal de alta fuerza — capacidad de caudal sin limitación
• Bajo consumo de corriente en o cerca del punto hidráulico nulo
• Émbolo centrado por muelle en caso de fallo de alimentación — el actuador queda retenido
• Electrónica de amplificación y control integrada para alta flexibilidad funcional

Especificaciones
Funciones: caudal, presión, caudal y presión (p/Q), caudal compensado por presión, control de eje (posición, velocidad, fuerza)
Patrón de montaje: ISO 4401 tamaño 03 (NG6) | ISO 4401 tamaño 05 (NG10)

Datos hidráulicos
Caudal nominal a ΔpN = 35 bar por orificio: D636 hasta 40 l/min | D637 hasta 100 l/min
Caudal máximo: D636 75 l/min | D637 180 l/min
Presión máxima de servicio: puertos P, A, B — 350 bar
Puerto T sin Y — 50 bar
Puerto T con Y — D636: 350 bar | D637: 210 bar
Respuesta de escalón (0–100%): D636 8 ms | D637 14 ms

Datos eléctricos
Tensión de alimentación: 24 V CC (18 a 32 V CC)
Opciones de señal nominal: ±10 V, ±10 mA, 4–20 mA
Conectores eléctricos: 6+PE, 11+PE

Opciones

• Interfaz fieldbus
• Entradas analógicas adicionales para sensores

Especificaciones técnicas

• Modelo/Série: D636 (NG6) y D637 (NG10)
• Funciones: caudal, presión, p/Q, caudal compensado por presión, control de eje (posición, velocidad, fuerza)
• Caudal nominal a ΔpN=35 bar por orificio: D636 hasta 40 l/min, D637 hasta 100 l/min
• Caudal máximo: D636 75 l/min, D637 180 l/min
• Presión máxima: P/A/B 350 bar; Puerto T sin Y 50 bar; Puerto T con Y: D636 350 bar, D637 210 bar
• Respuesta (0–100%): D636 8 ms, D637 14 ms
• Tensión de alimentación: 24 V CC (18–32 V CC)
• Opciones de señal: ±10 V, ±10 mA, 4–20 mA
• Interfaces eléctricas: 6+PE y 11+PE
• Opciones: interfaz fieldbus, entradas analógicas adicionales para sensores
