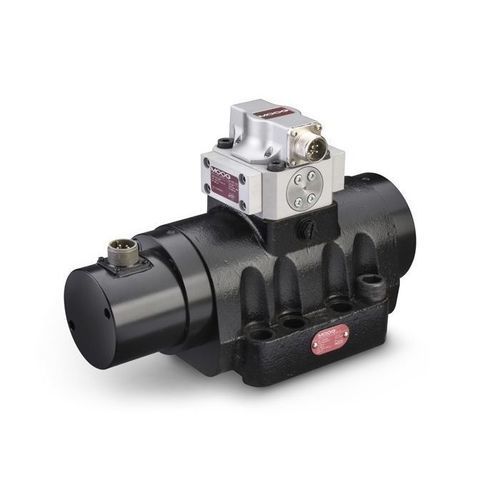

Distribuidor hidráulico de cajón 79-200

pilotoelectrohidráulicode 3 vías

Descripción del producto
Las válvulas servocontrol de caudal de la serie 79 de Moog son válvulas de corredera para aplicaciones de 3 y preferentemente 4 vías. Estas válvulas servocontrol de tres etapas están diseñadas para aplicaciones que requieren altos caudales y elevada potencia. Son adecuadas para sistemas electrohidráulicos de control de posición, velocidad, presión o fuerza con altas exigencias dinámicas.

Características

• Válvulas servocontrol de tres etapas para aplicaciones que requieren altos caudales y potencia
• Elevadas fuerzas de accionamiento de la bobina y diseño robusto que garantizan larga vida útil
• Realimentación eléctrica en la corredera principal para baja histéresis y excelente linealidad
• Conexiones opcionales de alimentación y retorno piloto externas

Especificaciones
Datos hidráulicos
Caudal nominal*: 400 a 1000 l/min
Configuraciones estándar: 400, 800, 1000 l/min
Presión máxima de servicio: 210, 310 o 350 bar

Datos de rendimiento
Respuesta a escalón 100%**: 6 a 15 ms
Respuesta en frecuencia***: 55 a 110 Hz

Datos eléctricos
Señal nominal****: 8 a 50 mA
Configuraciones estándar: 15, 40 mA

Datos físicos
Tamaño (patrón de montaje): Moog Standard
Peso: 16,1 kg
Opciones adicionales: Disponibles opciones adicionales de caudal, presión y otras configuraciones

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Recursos - documentación y plano de instalación

• Catálogo: 79 Series Servo Valves
• Manual: 79-200 Series Servo Valves
• Dibujo de instalación: 79-200 Series Servo Valve
• Resumen de la línea de productos: Servo Valves with Mechanical Feedback (Overview)
• Hoja de datos: Three Keys to Specifying Long‑Lived Servo Valves (Overview)
• Whitepaper: Designing Long‑Lived Servo Valves

Caracteristicas / especificaciones técnicas

• Tipo: Válvulas servocontrol de caudal de tres etapas
• Caudal nominal: 400–1000 l/min
• Caudales estándar: 400, 800, 1000 l/min
• Presión máxima de servicio: 210 / 310 / 350 bar
• Respuesta a escalón 100%: 6–15 ms
• Respuesta en frecuencia: 55–110 Hz
• Señal eléctrica nominal: 8–50 mA (estándar 15 o 40 mA)
• Peso: 16,1 kg
