Comprobador de rigidez dieléctrica

de continuidadde puesta a masade aislamiento

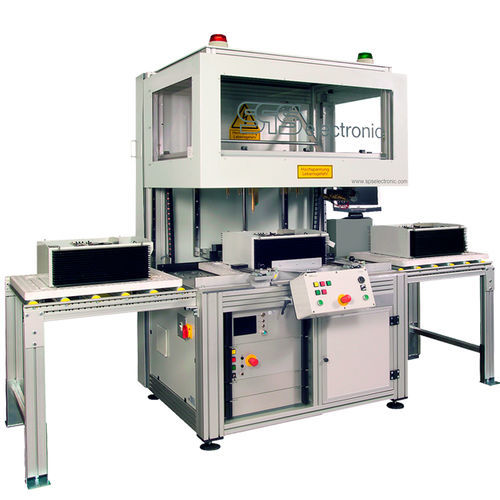

Sistema de pruebas de seguridad EOL para inversores solares con conexión totalmente automática antes de las pruebas de resistencia. Objetivo Se debe comprobar la seguridad de los inversores al final del proceso de producción y antes de la prueba de resistencia. Tanto la prueba como el establecimiento de contacto deben realizarse de forma totalmente automática para reducir la duración de la prueba. Para ello, no bastaba con establecer contacto en la entrada o la salida, sino que había que crear la posibilidad de comprobar los distintos puntos de las placas de la unidad bajo prueba (DUT) entre sí. Además, debía ser posible probar diferentes variantes de la DUT con el mismo sistema de pruebas. El sistema debe integrarse en la línea de producción de modo que los inversores puedan insertarse fácilmente y someterse a prueba directamente sobre el portapiezas. Solución El sistema se diseñó como un pórtico de prueba instalado sobre la línea de producción. De este modo, el DUT puede introducirse cómodamente bajo la cubierta de prueba. A continuación, solo hay que cerrar la cubierta de prueba accionando el mando a dos manos. Gracias a la placa de contacto, en la que se encuentran numerosos pines de contacto, las placas individuales del inversor se conectan automáticamente tras el cierre de la cubierta de prueba. Mediante el cojinete flotante se compensan también las tolerancias mecánicas de la producción. Se pueden realizar diversas pruebas a través de una matriz libremente interconectable. La placa de contacto completa se puede sustituir de forma fácil y rápida mediante un adaptador de cambio para adaptar el sistema a otros tipos de DUT. VENTAJAS Tiempo de prueba reducido gracias al contacto totalmente automático Cómodo cambio de dispositivos bajo prueba (DUT) gracias a la integración en la línea de producción Pruebas flexibles gracias a una matriz libremente interconectable con 10 puntos Tiempo de configuración reducido gracias a un adaptador de cambio
