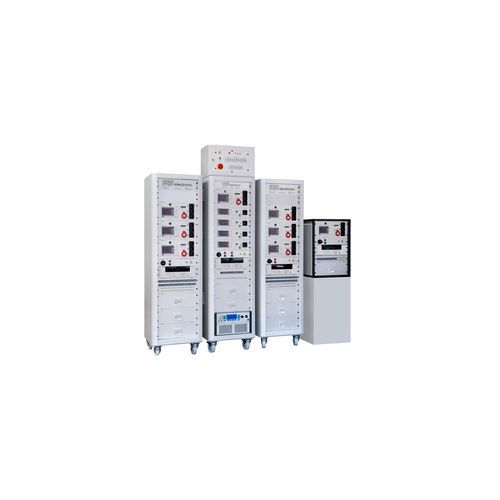

Comprobador eléctrico

para equipos de 1 y 3 fasesmóvilautomático

Resumen
El consumo de energía de los electrodomésticos es un factor clave para el usuario final y un parámetro determinante para la clasificación de eficiencia energética. Determinar la clase de eficiencia requiere mediciones integrales, normalizadas y a largo plazo que sean automatizadas, trazables y documentadas.

Sector
Electrodomésticos

Desafío
Desarrollar un sistema de medición a largo plazo automatizado para determinar las clases de eficiencia energética cumpliendo las normas aplicables. Los resultados deben documentarse y ser claramente trazables. El concepto debe ser orientado al futuro y cumplir altos requisitos metrológicos, incluyendo nuevas necesidades de medición derivadas de tecnologías emergentes (p. ej. LED) y la detección de corrientes de reposo muy bajas.

Solución
Sistema de ensayo controlado por PC que utiliza ordenadores portátiles para el control y la adquisición de datos. Instrumentos eléctricos de alta precisión registran los parámetros eléctricos. La instalación está configurada en trifásico para soportar electrodomésticos de alta potencia; una fuente trifásica programable alimenta el equipo bajo prueba. Además de las mediciones eléctricas, se proporcionan 50 canales para sensores de temperatura. Una fuente de alimentación de emergencia asegura el registro ininterrumpido de datos a largo plazo. Hardware y software son personalizables según los requisitos del cliente.

Beneficios

• Guardado automático de todos los datos de prueba en la ubicación/base de datos especificada en modo de red
• Larga vida útil y diseño fácil de mantener
• Todos los valores y ajustes configurables mediante software
• Seguridad del puesto de trabajo conforme a EN 50191
• Solución personalizada de hardware y software
• Compatible con muestras monofásicas y trifásicas
• Rango de potencia desde pocos mW (reposo) hasta varios kW (nominal)
• Alta precisión de medida
• Controlado por PC con ordenadores portátiles para despliegue flexible
• Prueba de larga duración totalmente automática sin personal de supervisión

Datos técnicos

• Prueba funcional: 1 / 3 fases
• Tensión de salida controlada
• Medición de la potencia nominal y del consumo en reposo (desde 0,1 mW hasta rangos kW)
• Mediciones de temperatura: PT100, termopares y sensores similares
• Mediciones mediante analizadores de red: P, U, F, VA, cos φ
• Fuente de alimentación trifásica programable
• 50 canales de medición de temperatura
• Alimentación de emergencia para grabación ininterrumpida a largo plazo

Características / especificaciones técnicas

• Mediciones automatizadas y conformes a normas para eficiencia energética a largo plazo
• Sistema controlado por PC (portátiles) para control y adquisición de datos
• Instrumentos eléctricos de alta precisión para el registro de parámetros eléctricos
• Configuración trifásica y fuente trifásica programable para alimentar el equipo bajo prueba
• Rango de medición: desde pocos mW (reposo) hasta varios kW (nominal)
• Capacidad de medir consumo en reposo hasta 0,1 mW
• 50 canales disponibles para mediciones de temperatura (PT100 / termopares)
• Parámetros de medida: potencia activa (P), tensión (U), frecuencia (F), potencia aparente (VA), factor de potencia (cos φ)
• Operación en red con guardado automático de datos en base de datos/ubicación
• Fuente de alimentación de emergencia para garantizar el registro continuo de datos
• Hardware y software personalizables; ajustes y valores configurables vía software
• Diseñado para cumplir altos requisitos metrológicos y adaptarse a futuras necesidades de medición
