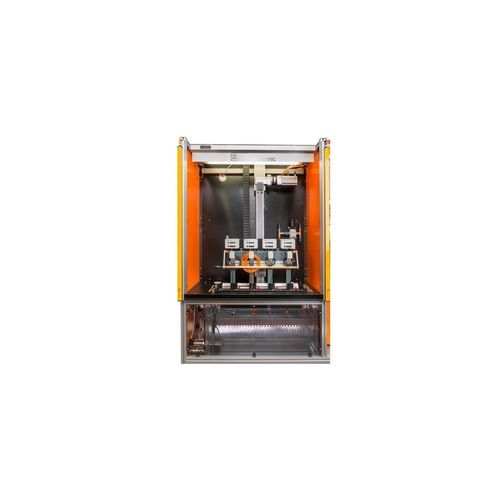

Dielectrímetro de alta tensión

de conformidad eléctrica

Resumen
Los sensores destinados a aplicaciones eléctricas requieren una comprobación final del aislamiento. Este sistema de ensayo Hipot en baño de agua realiza pruebas dieléctricas por inmersión completa para verificar el aislamiento de la carcasa de sensores de posición de las clases de protección I, II y III.

Sector
industria eléctrica / electrotécnica

Desafío
El cliente necesitaba un sistema de ensayo automatizado y muy flexible capaz de gestionar más de 100 variantes de producto y volúmenes crecientes. El sistema debía permitir la carga de múltiples muestras por ciclo y garantizar la verificación al 100 % del aislamiento de la carcasa mediante ensayo en baño de agua.

Solución
Se desarrolló un sistema de ensayo de alta tensión con baño de agua de profundidad ajustable. Los productos se prueban por inmersión completa; la profundidad de inmersión se regula con precisión mediante un motor paso a paso para cubrir las variantes actuales y futuras. El control automático del nivel de agua y una bomba de recirculación con clarificador UV reducen la contaminación. La seguridad se garantiza mediante una cortina de luz. Se pueden probar hasta cuatro muestras simultáneamente montadas en bornes de línea neumáticos. El secado integrado se realiza mediante un sistema de ventilación dedicado. El PC del sistema de ensayo almacena un número ilimitado de programas; el cliente puede crear y asignar programas por producto. Los resultados se registran automáticamente en formato XML o Access en una ubicación de red. Un dummy de ensayo separado impone una comprobación automática obligatoria en el arranque diario; el sistema bloquea más ensayos si el dummy falla.

Ventajas

• Solución llave en mano que incluye soporte de muestras, adaptación y diseño del puesto de trabajo
• Operación simple e intuitiva para personal semicalificado
• Muestra conectada una sola vez; la secuencia completa de ensayo se ejecuta automáticamente
• Funcionamiento en red: almacenamiento automático de datos de ensayo en la ubicación/base de datos especificada
• Larga vida útil y diseño de fácil mantenimiento
• Todos los parámetros y ajustes modificables mediante software
• Prueba automática con dummy para verificación diaria
• Seguridad del puesto conforme a EN 50191
• Alta flexibilidad en alcance de ensayo y variantes de producto
• Manejo, montaje y ensayos múltiples sencillos

Características técnicas / especificaciones

• Rango Hipot AC: 500 V AC a 5.500 V AC; corriente de disparo: 0,1 mA a 100 mA
• Rango Hipot DC: 1 V DC a 6.000 V DC; corriente de disparo: 0,1 mA a 100 mA
• Método de ensayo: inmersión completa en baño de agua de profundidad ajustable (control por motor paso a paso)
• Gestión del agua: regulación automática del nivel, bomba de recirculación, clarificador UV
• Ensayo concurrente: hasta 4 muestras simultáneamente en bornes de línea neumáticos
• Secado: secado integrado mediante sistema de ventilación dedicado
• Seguridad: cortina de luz y protección del puesto según EN 50191
• Software: programas de ensayo ilimitados almacenados en el PC del sistema; asignación por lista de productos
• Registro de datos: almacenamiento automático de resultados en XML o Access en ubicaciones de red
• Aseguramiento de calidad: prueba automática obligatoria con dummy antes del ensayo de producción
