Probador de estanqueidad rotativo

de fugaautomáticoen línea

Descripción

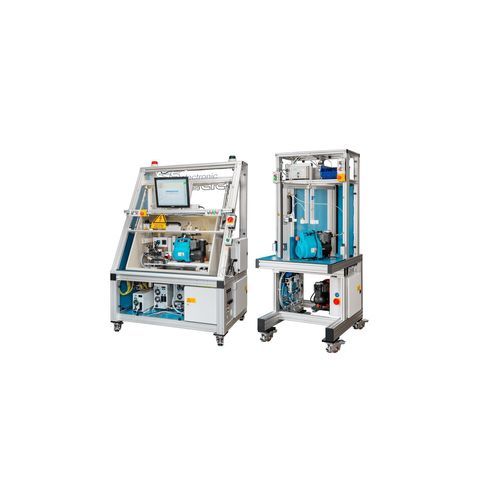

El sistema ofrece ensayos en gran medida automáticos de seguridad, funcionamiento y estanqueidad para bombas eléctricas destinadas al uso doméstico. Diseñado para pruebas en línea, minimiza la intervención del operario combinando un banco de prueba de fugas con plato giratorio y un comprobador rápido de seguridad y funciones conectados en red PC.

Industria
Fabricación de bombas para jardinería y uso doméstico

Desafío
Reducir los tiempos de ciclo para ajustarse al ritmo de la línea de producción, mantener operación sencilla para personal semi-cualificado y minimizar los cambios de utillaje entre variantes. La prueba de estanqueidad requiere más tiempo, por lo que el concepto debe evitar cuellos de botella.

Solución
El concepto se divide en dos subsistemas en red: una estación de prueba de estanqueidad con plato giratorio y dos soportes de unidad bajo prueba, y un comprobador de seguridad/función con cajón de inserción. El plato giratorio permite retirar una bomba probada e insertar la siguiente durante la ejecución, reduciendo tiempos muertos y cerrando el área de prueba para seguridad. Los resultados de la prueba de estanqueidad se transmiten al sistema de seguridad/función para consolidación.

• El comprobador de seguridad/función incorpora un cajón para inserción rápida del DUT; cerrar el cajón inicia la secuencia automática
• Secuencia: prueba conductor de protección, prueba hipot, prueba de aislamiento, luego prueba funcional con accionamiento mecánico del interruptor
• Marcado automático de las unidades OK mediante estampado en caliente
• Posibilidad de conectar múltiples estaciones de prueba de estanqueidad para reducir el tiempo medio de ciclo

Beneficios

• Solución llave en mano que incluye soportes DUT, adaptaciones y diseño del puesto
• Operación intuitiva por personal semi-cualificado; conexión única por DUT y proceso plenamente automático
• Almacenamiento en red de datos en formato XML o Access en ubicación especificada
• Tiempos de ciclo cortos mediante división de tareas y optimización con plato giratorio
• Mínimos ajustes para diferentes versiones y larga vida útil
• Parámetros modificables por software y prueba automática diaria con dummy
• Seguridad del puesto conforme a EN 50191

Detalles operativos adicionales
El sistema admite manipulación semi-automática con baja necesidad de formación, marcado automático de unidades conformes, almacenamiento y gestión de programas en red, y una prueba diaria obligatoria que impide las pruebas de producción hasta su validación.

Especificaciones técnicas

• Prueba conductor de protección: 10 – 30 A
• Prueba hipot: 5,5 kV AC / 6,0 kV DC / 4 mA (corriente limitada por seguridad)
• Prueba de aislamiento: 6,0 kV DC / 4 mA
• Prueba funcional: monofásica, rango de medida 15 A; mide tensión, corriente y potencia
• Prueba de estanqueidad: sistema dedicado con plato giratorio y dos soportes DUT
• Marcado automático: estampado en caliente para unidades OK
• Formatos de datos: XML o Access; almacenamiento en red
• Programas de prueba: número arbitrario almacenable; selección automática por lista de producto
• Integración: posibilidad de conectar sistemas de prueba de estanqueidad adicionales vía red PC
• Seguridad: área de prueba cerrada y protección de puesto según EN 50191
• Prueba diaria automática con dummy requerida antes de ensayos de producción
