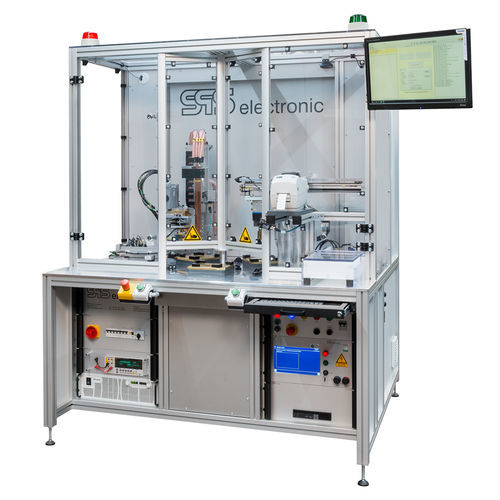

Comprobador de rigidez dieléctrica

de sensorespara la industriacompacto

Mesa giratoria de indexación para pruebas de funcionamiento y seguridad de sensores de corriente de efecto Hall. Tiempo de prueba reducido y diseño compacto. Objetivo Para lograr tiempos de ciclo lo más cortos posible, inferiores a 30 segundos, los sensores de corriente deben conectarse de forma totalmente automática tras su colocación manual. Si se detecta un dispositivo bajo prueba (DUT) defectuoso, este debe expulsarse automáticamente. Dado que en un mismo sistema se prueban diferentes versiones de los sensores de corriente, el adaptador de prueba debe poder cambiarse en menos de 5 minutos. Tras el cambio, debe comprobarse si se ha instalado el adaptador adecuado para el DUT correspondiente. Solución Mediante el uso de una mesa giratoria indexada con tres estaciones de prueba, no solo fue posible construir un sistema que ocupa muy poco espacio, sino que también se redujo al mínimo el tiempo de prueba, hasta un máximo de 30 segundos por DUT. El usuario está protegido del movimiento de la mesa giratoria gracias a una carcasa protectora, en combinación con el manejo a dos manos. De este modo se evitan las intervenciones involuntarias y el riesgo de aplastamiento. Estación 1 Inserción manual del DUT y posicionamiento correcto mediante un perno de centrado. Al accionar el control de dos manos, el DUT pasa a la siguiente estación. Estación 2 Se establece contacto con el DUT de forma totalmente automática mediante bucles de corriente y se lleva a cabo una prueba de funcionamiento, así como una prueba de alta tensión. Al accionar de nuevo el control de dos manos, el DUT pasa a la siguiente estación. Estación 3 Si se detecta que un DUT es defectuoso, se descarta automáticamente en la estación 3 mediante una pinza. Las unidades bajo prueba («DUT») que superan la prueba pasan a la primera estación, donde el usuario puede retirarlas y etiquetarlas. VENTAJAS Diseño que ahorra espacio gracias al uso de una mesa indexadora giratoria Tiempos de prueba reducidos Secuencia totalmente automática tras la carga manual
