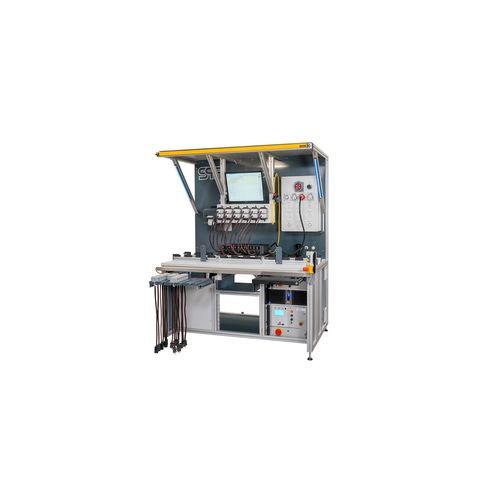

Controlador de conformidad eléctrica totalmente automatizado

Resumen
Sistema de ensayo automatizado para pruebas de continuidad, conductor de protección y alta tensión (hipot) de varias PDUs 19'' MPH. Diseñado para probar PDUs con hasta 24 salidas y para gestionar múltiples tipos de salidas y conectores mediante adaptadores.

Sector
industria electrotécnica

Desafío
Verificar una variedad de unidades de distribución en una única estación de ensayo: contactar y probar hasta 24 salidas por equipo, validar distintos tipos de salidas y configuraciones de conectores, y registrar los resultados asociados a cada DUT.

Solución
Una sofisticada matriz de conmutación direcciona cada salida individualmente. La identificación por código de barras selecciona el programa de ensayo adecuado en el PC del sistema. Sensores confirman el contacto correcto con cada salida y adaptador. Se realizan pruebas de continuidad primero, seguidas de pruebas de conductor de protección y de alta tensión para cada borne/conector. Una cortina de seguridad fotoeléctrica protege al operario. Cables adaptadores permiten probar varios estándares de conectores.

Ventajas

• Solución llave en mano: recepción del DUT, adaptación y diseño ergonómico del puesto
• Funcionamiento simple e intuitivo para personal semi-cualificado
• El DUT se conecta una vez; la secuencia completa se ejecuta automáticamente
• Integración en red: almacenamiento automático de datos de prueba (XML o Access) en la ubicación especificada
• Tiempos de ciclo reducidos por diseño eficiente del puesto y cortina de seguridad
• Todos los parámetros de prueba configurables mediante software
• Prueba automática diaria con dummy; el sistema bloquea más pruebas si falla la comprobación
• Seguridad del puesto conforme a EN 50191
• Pruebas automáticas de cableado, cortocircuito y alta tensión de todos los bornes del DUT

Especificaciones técnicas

• Compatible con varias PDUs 19'' MPH; diseñado para hasta 24 salidas
• Prueba de continuidad de todas las conexiones mediante señales I/O
• Prueba de conductor de protección hasta 30 A AC
• Prueba hipot hasta 5.500 V AC / 6.000 V DC (corriente de prueba 2–3 mA)
• Matriz de conmutación sofisticada para direccionar cada salida
• Sensores para verificar contacto y conexión correcta del adaptador
• Identificación del DUT por código de barras; selección automática del programa
• Compatibilidad con varios cables adaptadores para diferentes conectores
• Almacenamiento automático de resultados en XML o Access en ubicaciones de red
• Prueba automática diaria con dummy; bloqueo de pruebas si falla
• Seguridad del puesto según EN 50191
