Sistema de prueba eléctrico

para aplicaciones automóvilespara vehículo eléctricopara motor eléctrico

Resumen
Sistema de ensayo controlado por PC con una cabina de prueba grande y aislada, diseñado para estatores y e-ejes completos de automóviles deportivos eléctricos. El sistema soporta ensayos de preserie totalmente automáticos con selección de programa mediante escaneo de código DMC.

Industria
Industria automotriz / Motores eléctricos

Desafío
Los estatores y e-ejes completos deben verificarse en funcionamiento y seguridad antes de su montaje. La estación de ensayo debe alojar piezas desde pequeños estatores hasta ejes eléctricos completos y permitir la realización de ensayos completos de preserie.

Solución

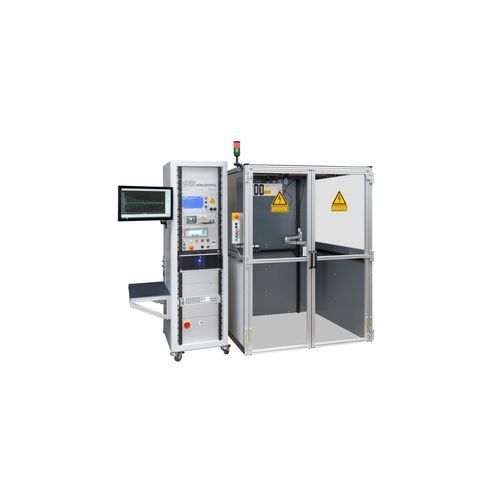

Se desarrolló una estación de ensayo con puerta de seguridad de dos hojas y un interior completamente aislado. La electrónica de ensayo y la seguridad están alojadas en un armario de ensayo ESD móvil de 19". El contacto se realiza mediante adaptadores de prueba con interfaces para sensores de bobinado y temperatura. El escaneo del código DMC del DUT selecciona automáticamente el programa correcto; cerrar la puerta y pulsar inicio lanza la secuencia totalmente automática.

Funciones / Pruebas clave

• Medición de la temperatura ambiente (y de la temperatura del bobinado si procede)
• Medición de resistencia de bobinados con análisis de simetría y compensación de temperatura a 20 °C
• Medición de resistencia de sensores de temperatura con compensación a 20 °C
• Medición de inductancia de bobinados con análisis de simetría
• Prueba de resistencia de aislamiento de las 3 fases frente a la carcasa
• Prueba de alta tensión AC/DC entre las 3 fases y la carcasa; rampa ajustable libremente
• Prueba de sobretensión con medida de descarga parcial y alineamiento del rotor
• Medición de equipotencialidad en hasta 5 puntos seleccionables

Ventajas

• Funcionamiento sencillo e intuitivo para personal formado
• Conexión única del DUT; ejecución automática completa de la secuencia de ensayo
• Parámetros y ajustes modificables en cualquier momento mediante software
• Seguridad del puesto conforme a EN 50191
• Gran cabina de ensayo que admite ejes completos y carros de montaje pesados/voluminosos

Datos técnicos / Especificaciones

• Prueba de sobretensión hasta 6.000 V DC
• Medición de descargas parciales (PD) durante pruebas HV y de sobretensión, medición PD conforme a IEC
• Prueba de resistencia de aislamiento DC 100–6.000 V
• Alta tensión AC 100–5.500 V
• Alta tensión DC 100–6.000 V
• Sensor de temperatura para compensación
• Dimensiones internas (AlxAnxPr): 2.000 x 1.600 x 1.800 mm
• Armario de ensayo ESD móvil de 19" para alojar la técnica de ensayo y la seguridad
