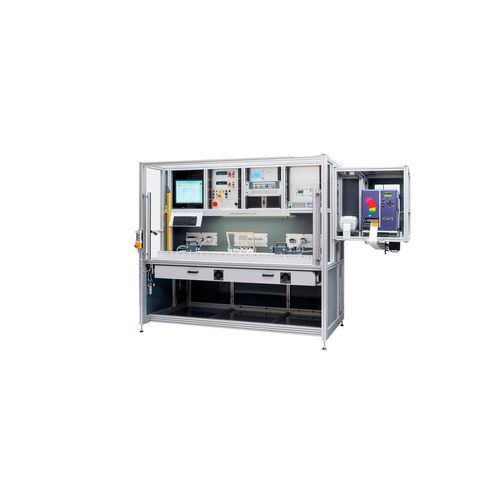

Controlador de conformidad eléctrica totalmente automatizado

para la industria del alumbrado

Resumen
Una garantía de calidad intensiva es indispensable para los productos antideflagrantes. Este sistema de ensayo ofrece pruebas de seguridad y funcionales seguras, automatizadas y totalmente documentadas, adaptadas a luminarias lineales Ex.

Industria
Luminarias

Desafío
Reemplazar estaciones de prueba manuales obsoletas por sistemas modernos controlados por PC que ofrezcan gran flexibilidad y rápida reconversión para luminarias lineales alimentadas por red y por batería. Se exigían seguridad del proceso y trazabilidad documental; el concepto debía cumplir los requisitos Ex.

Solución
Sistema de ensayo controlado por PC con estación de trabajo ergonómica y cortina de seguridad homologada para optimizar el manejo y los tiempos de ciclo. Las pruebas funcionales utilizan luminarias originales almacenadas en un cajón para su rápida sustitución. El software estándar DAT (Windows) guía al operador durante toda la secuencia de ensayo y gestiona los programas. Las pruebas de seguridad se realizan conforme a normas internacionales (IEC, EN, UL, VDE). La verificación funcional se efectúa midiendo el consumo tras las pruebas de seguridad. Los resultados se archivan automáticamente en XML o Access en la ubicación de red especificada. El sistema admite múltiples programas de ensayo editables por el cliente. Una prueba automática diaria con un dummy verifica la funcionalidad y evita más ensayos hasta que se supere.

Beneficios

• Solución llave en mano que incluye soporte de la unidad bajo ensayo, adaptación y diseño del puesto de trabajo
• Operación intuitiva para personal semicalificado mediante el software DAT
• La unidad bajo ensayo solo se conecta una vez; la secuencia completa de prueba se ejecuta automáticamente
• Almacenamiento automático en red de todos los datos de ensayo (XML o Access)
• Larga vida útil y diseño de fácil mantenimiento
• Reducción de tiempos de ciclo gracias al diseño eficiente del puesto con cortina de seguridad
• Todos los parámetros y ajustes configurables mediante software
• Prueba automática diaria con dummy para verificación de arranque
• Seguridad del puesto conforme a EN 50191
• Uso de luminarias originales para pruebas funcionales realistas

Especificaciones técnicas

• Prueba de conductor de protección: 10 A a 30 A, resistencia máx. 0,4 Ω
• Prueba hipot: 250 V DC a 4.000 V DC / 4 mA
• Prueba funcional: 0–300 V AC / hasta 1 kVA, 10 Hz a 80 Hz
• Normas: IEC, EN, UL, VDE
• Control PC con software DAT (Windows)
• Almacenamiento de resultados: XML o Access (red)
• Soporte de múltiples programas de ensayo editables por el cliente
• Prueba automática diaria con dummy; el sistema bloquea ensayos si falla
• Cortina de seguridad homologada; puesto conforme a EN 50191
• Luminarias originales almacenadas en cajón para sustitución rápida
