Sistema de prueba eléctrico

compactoautomático

Descripción del producto
Las cafeteras totalmente automáticas se producen tanto para el mercado profesional como para el doméstico, lo que incrementa los volúmenes y requiere ensayos de fin de línea automatizados y conformes a las normas, adaptados a los distintos sistemas eléctricos nacionales.

Industria
Electrodomésticos

Desafío
La producción en serie de cafeteras automáticas compactas necesita un sistema de ensayo flexible, controlado por software, que admita diferentes tensiones y frecuencias de red, tipos de enchufe internacionales, garantice la seguridad del puesto según EN 50191, registre todos los datos de ensayo en un PC y permita pruebas dummy automáticas diarias.

Solución

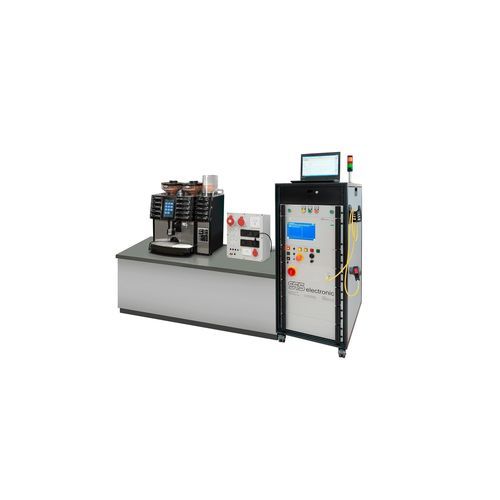

El probador compacto KT 1885B con una extensión específica para cafeteras, integrado en un bastidor de ensayo, combinado con un PC o portátil estándar separado conectado por Ethernet (LAN). El probador es programable y realiza pruebas de seguridad y de funcionamiento. Un pupitre de conexión separado agrupa los conectores internacionales y permite futuras ampliaciones. Se integran el accionamiento bimano y la sonda para la prueba de conductor de protección; un dummy en el bastidor permite las pruebas dummy automáticas diarias.

Ventajas

• Plataforma modular y preparada para el futuro con PC estándar separado y software en red
• Alimentación electrónica programable y secuencias de prueba configurables
• Solución llave en mano con diseño del puesto y pupitre de conexión separado
• Funcionamiento intuitivo para personal formado
• Conexión única del equipo bajo prueba y secuencia de ensayo completamente automática
• Almacenamiento automático de datos en la ubicación o base de datos elegida
• Larga vida útil y diseño fácil de mantener
• Parámetros y límites ajustables vía software
• Seguridad del puesto conforme a EN 50191
• Tiempos de ciclo cortos con técnica de ensayo de corriente limitada de seguridad
• Prueba dummy automática diaria

Pruebas de seguridad

• Prueba de conductor de protección: 1 – 30 A AC / 0 – 10 Ω
• Prueba de aislamiento: 100 – 6.000 V DC / 0,25 MΩ – 10 GΩ
• Hipot AC: 100 – 5.500 V AC / 0 – 3 mA
• Hipot DC: 100 – 6.000 V DC / 0 – 10 mA

Pruebas de funcionamiento

• Prueba de continuidad: 24 V DC / 0 – 600 mA
• Medición de resistencia: 0 – 1.000 Ω
• Medición de corriente: 0 – 16 A (AC y DC)
• Medición de tensión: 0 – 300 V (AC y DC)
• Medición de potencia activa: 0 – 4.000 W
• Medición de potencia reactiva: 0 – 4.000 VAR
• Medición de potencia aparente: 0 – 4.000 VA
• Factor de potencia (cos φ): -1 a +1
• Medición de corriente de fuga equivalente: 10 – 270 V / 0 – 10 mA

Especificaciones técnicas

• Probador compacto estándar: KT 1885B (programable)
• PC/portátil con software estándar, conexión Ethernet (LAN)
• Pupitre de conexión separado para múltiples conectores internacionales y futuras ampliaciones
• Accionamiento bimano y sonda de prueba para conductor de protección integrados en el bastidor
• Soporte para dummy para pruebas diarias
• Conformidad con EN 50191 para la seguridad del puesto
• Almacenamiento automático de datos en modo red (ubicación / base de datos deseada)
• Tiempos de ciclo cortos con técnica de ensayo de corriente limitada de seguridad
