Sistema de prueba de impedancia

para la industria electrónicade estátoresin situ

Descripción general
Tras la fabricación de motores eléctricos de potencia media, los estatores se inspeccionan para verificar su seguridad y funcionamiento. La producción se caracteriza por una amplia variedad de productos, bajos volúmenes y exigencias elevadas de calidad. La normativa de responsabilidad por productos exige el almacenamiento permanente de todos los datos de ensayo.

Sector
Motores eléctricos

Desafío
El cliente solicita la automatización de las estaciones de ensayo existentes, reducción de los tiempos de ciclo, mayor cobertura diagnóstica y garantía de calidad. La operación debe ser sencilla para permitir el uso por personal semi-cualificado. Es necesario cumplir altos estándares de seguridad para el personal.

Solución

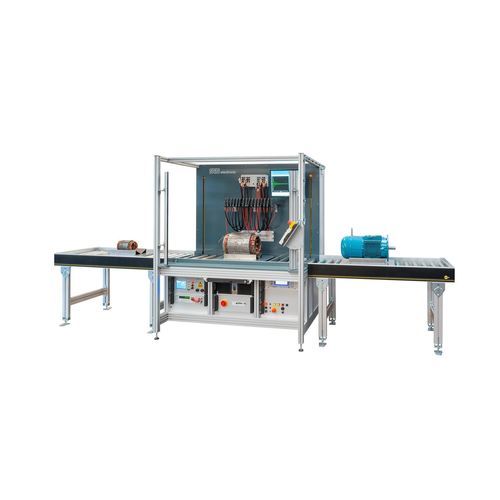

Sistema de ensayo controlado por ordenador con matriz de relés para motores trifásicos (hasta 4 niveles de velocidad). La matriz con relés de alta tensión permite combinar ensayos de seguridad (hipot) y medidas funcionales de baja resistencia. El control se realiza mediante el software estándar ampliado DAT. La seguridad del personal se garantiza con una cortina fotoeléctrica homologada en tres lados y un espejo deflector. Se puede almacenar un número ilimitado de programas de ensayo en el PC del sistema; el cliente puede crear o reutilizar programas. Los resultados de ensayo se guardan automáticamente en formato XML o Access en la ubicación de red indicada. Una prueba automática con un dummy separado verifica la funcionalidad del sistema; la prueba del dummy debe pasar correctamente antes de continuar con los ensayos normales.

Ventajas

• Solución llave en mano que incluye soporte de la pieza bajo prueba, adaptación y diseño ergonómico del puesto
• Funcionamiento sencillo e intuitivo para personal semi-cualificado
• Conexión única de la pieza bajo prueba; toda la secuencia de ensayo se ejecuta automáticamente
• En operación en red: almacenamiento automático de los datos de ensayo en la ubicación / base de datos especificada
• Larga vida útil y diseño de fácil mantenimiento
• Tiempos de ciclo reducidos gracias al diseño eficiente del puesto con cortina fotoeléctrica
• Todos los valores y ajustes configurables mediante software
• Prueba automática del dummy antes de la producción
• Seguridad del puesto según EN 50191

Características / especificaciones técnicas

• Ensayo hipot (hipot): 5.500 V para bobinados, carcasas y sensores
• Capacidad de ensayo de sobretensión/hasta 6.000 V
• Medición de resistencia baja (ohm) para bobinados y sensores
• Control del campo magnético giratorio mediante sensores
• Matriz de relés para motores trifásicos con hasta 4 niveles de velocidad
• Matriz de relés de alta tensión que permite combinar pruebas de seguridad y mediciones funcionales
• Control por el software estándar ampliado DAT; número ilimitado de programas almacenables en PC
• Almacenamiento automático de resultados en XML o Access en la red
• Cortina fotoeléctrica homologada (tres lados) con espejo deflector para la seguridad del personal
• Prueba automática diaria con dummy obligatoria antes de continuar con las pruebas
• Diseñado para la automatización, tiempos de ciclo reducidos y operación por personal semi-cualificado
