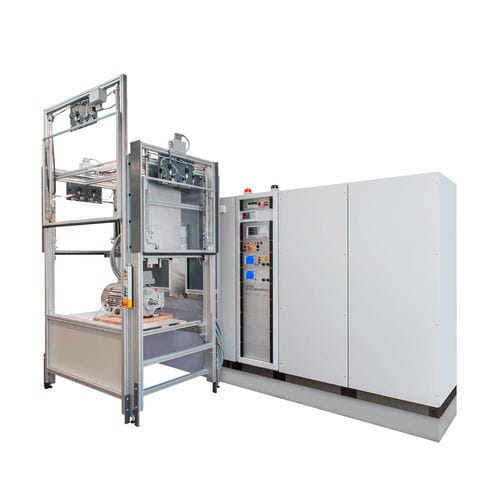

Comprobador antirrobo

de resistencia de aislamientode puesta a masade rigidez dieléctrica

Pruebas completas de motores eléctricos al final de la línea de producción. Es necesario realizar una prueba de seguridad y funcionamiento al final de la línea para los motores trifásicos tras su fabricación. Tarea El requisito era una solución «llave en mano» que incluyera el diseño del puesto de trabajo y una fuente de alimentación programable. Para la prueba de bloqueo, el equipo bajo prueba (DUT) debe mantenerse fijo mecánicamente aplicando grandes fuerzas sobre el eje. Además, debe suministrarse una alta potencia al DUT, que debe ser programable en todo su rango desde el ordenador. Asimismo, el sistema debe integrarse fácilmente en las líneas de producción existentes en todo el mundo. Solución La elevada potencia que requería el DUT exigía estructuras adecuadas para la configuración mecánica. Por ello, se optó por un diseño del puesto de trabajo con tres puertas automáticas que se abrían hacia arriba. Esto permitió ahorrar mucho espacio, lo cual era de gran importancia para la integración en las líneas de producción existentes. El equipo de ensayo se instaló separado del puesto de trabajo. Debido a su alto rendimiento, las fuentes de alimentación eran grandes y pesadas. Los pesados dispositivos bajo prueba (DUT) se introducen en la zona de ensayo mediante portapiezas y, a continuación, se conectan eléctricamente a mano. Para la medición del bloqueo, el eje del motor se fija automáticamente. El ordenador controla los procesos de ensayo, libremente programables, mediante el software estándar DAT. Se pueden realizar las siguientes pruebas: Prueba de conexión a tierra Prueba de alta tensión (fase, carcasa, sensores, etc.) Resistencia de aislamiento Resistencia de devanado Prueba de tensión de resistencia Prueba de marcha en vacío en 1/3 de fase Prueba de corriente de bloqueo con bloqueo mecánico del eje Prueba de frenos VENTAJAS Solución «llave en mano» que incluye soporte para el DUT, adaptación y diseño del puesto de trabajo Manejo sencillo e intuitivo para personal semicualificado
