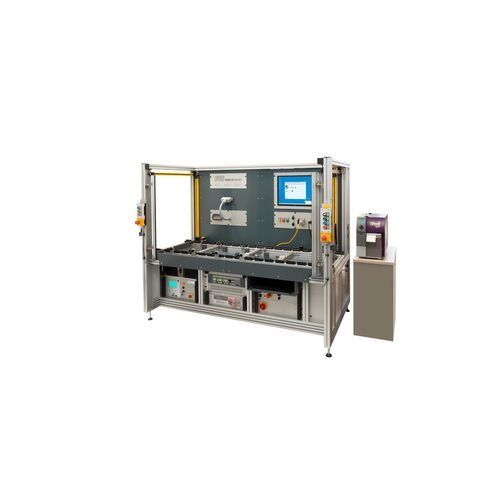

Sistema de prueba para aplicaciones de iluminación

in situautomático

Descripción general
Especialmente en productos a prueba de explosiones, una garantía de calidad intensiva es imprescindible. Por ello, las luminarias antideflagrantes deben someterse a pruebas de seguridad y funcionamiento. Para un nuevo producto de nuestro cliente se desarrolló un sistema de ensayo totalmente automático para integrarlo directamente en la línea de producción.

Industria
Luminarias

Tarea
Se debía desarrollar un sistema de ensayo totalmente automático para un nuevo producto. Los requisitos clave eran una alta flexibilidad y una rápida conversión para luminarias lineales alimentadas por red y por batería. Además de la fiabilidad del proceso, la documentación de cada prueba era esencial. Todo el concepto tenía que cumplir las estrictas exigencias de los productos protegidos contra explosiones. Dado que el sistema de ensayo se utilizará directamente en la línea de producción, el diseño ergonómico del puesto de trabajo también fue una prioridad.

Solución
En cooperación con el cliente se desarrolló un sistema de ensayo controlado por PC. El diseño del puesto de trabajo fue un factor clave. El uso de una cortina de seguridad homologada mejoró el manejo y redujo los tiempos de ciclo. El software estándar DAT no solo controla la secuencia de prueba, sino que también guía al operario durante todo el proceso. DAT es un sistema de calidad completo basado en Windows; cualquier persona que sepa manejar un PC podrá operar el equipo.

Tras las pruebas de seguridad conforme a normas internacionales aplicables (IEC, EN, UL, VDE, etc.), la prueba de funcionamiento se realiza mediante la medición del consumo de corriente. Posteriormente se pueden conectar inspecciones subjetivas adicionales.

Beneficios

• Solución llave en mano que incluye sujeción del DUT, adaptaciones y diseño del puesto de trabajo
• Operación simple e intuitiva para personal con formación básica
• El DUT se conecta una sola vez; la secuencia completa de pruebas se realiza automáticamente
• En modo de red, todos los datos de prueba se almacenan automáticamente en la ubicación / base de datos deseada
• Larga vida útil y diseño de fácil mantenimiento
• Tiempos de ciclo cortos gracias a un diseño eficiente del puesto de trabajo
• Todos los valores y ajustes configurables mediante el software
• Prueba automática con dummy
• Protección del puesto de trabajo según EN 50191
• Lámparas originales para la prueba de funcionamiento

Características / especificaciones técnicas

• Prueba de conductor de protección: 10 A a 30 A / máx. 0,4 Ω
• Prueba de alta tensión AC: 250 V AC a 5.000 V AC / 3 mA
• Prueba de alta tensión DC: 250 V DC a 4.000 V DC / 4 mA
• Prueba de funcionamiento: 0 – 300 V AC / 1 kVA, 10 Hz a 80 Hz
• Control por PC con software DAT (sistema de calidad basado en Windows)
• Programas de prueba: puede almacenarse cualquier número; resultados guardados en XML o Access
• Cortina de seguridad homologada para optimizar el manejo y el tiempo de ciclo
• Prueba automática diaria con dummy para la autoverificación del sistema
