Sistema de prueba para motor eléctrico

de estátoresin situautomático

Descripción del producto

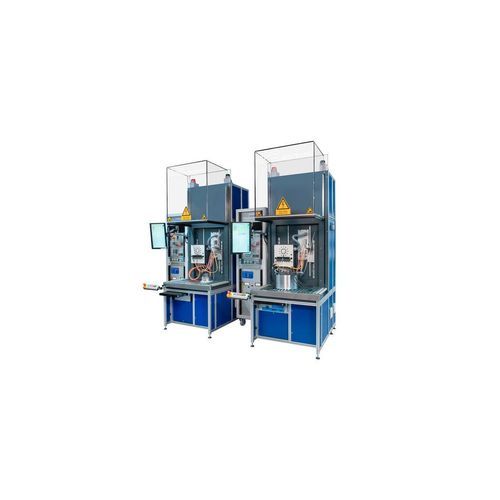

Se implementaron dos estaciones de ensayo casi idénticas para inspeccionar los estatores antes y después de la impregnación. Ambas estaciones pueden utilizarse de forma intercambiable para los dos tipos de prueba y cubrir picos de producción. El diseño responde a una amplia diversidad de DUT y a la necesidad de ciclos breves.

Sector
Motores eléctricos

Desafío
Los sistemas de ensayo debían integrarse en una línea de producción. A pesar de la gran diversidad dimensional de los DUT, la solución debía proporcionar alta flexibilidad manteniendo tiempos de prueba reducidos.

Pruebas requeridas

• Identificación de la polaridad (polo Norte/Sur)
• Prueba de descarga parcial en entorno de producción
• Prueba de presión/estanqueidad del dispositivo de refrigeración del estator

Solución
Para conseguir la flexibilidad requerida, el sistema incorpora una interfaz DUT universal que permite conectar todas las variantes sin convertir la estación. Se eligió un sistema de sujeción neumática para minimizar los tiempos de ciclo.
Se desarrollaron adaptadores de prueba específicos de alta tensión para la comprobación de polaridad; se insertan en el DUT y permanecen durante la prueba gracias a su resistencia a alta tensión.
El software personalizado permite crear y almacenar secuencias de prueba en la red de la empresa. La secuencia correcta se carga automáticamente al escanear un código 2D en el DUT; los parámetros se rellenan desde una base de datos en red. La seguridad del personal se garantiza con una cubierta de prueba con protección contra atrapamientos.
Un dummy de prueba dedicado realiza una verificación automática de la estación al arrancar; si el test del dummy falla, no se permiten más pruebas.

Beneficios

• Entrega llave en mano incluyendo diseño del puesto, adaptaciones y software
• Pruebas automáticas tras una única conexión del DUT
• Creación de secuencias en la estación y llenado desde la base de datos de red
• Integración fluida en la línea de producción
• Diseño orientado al servicio
• Tiempos de ciclo reducidos
• Alta flexibilidad gracias a la interfaz DUT universal

Características / especificaciones técnicas

• Interfaz DUT universal para amplia diversidad de DUT
• Sistema de sujeción neumática para ciclos cortos
• Prueba de polaridad con adaptadores de alta tensión dedicados (no es necesario retirarlos)
• Prueba de descarga parcial integrada para entorno de producción
• Prueba de presión/estanqueidad del dispositivo de refrigeración del estator
• Prueba de conductor de protección
• Medición de resistencia de aislamiento (bobinados, carcasa, sensores)
• Ensayos de alta tensión AC/DC (bobinados, carcasa, sensores)
• Medición de resistencia trifásica
• Medición de resistencia de sensores individuales
• Prueba de sobretensión
• Medición de descarga parcial durante pruebas de sobretensión y alta tensión
• Carga automática de secuencias mediante código 2D y base de datos en red
• Dummy integrado para verificación automática de la estación
• Cubierta de prueba con protección contra atrapamientos
• Entrega llave en mano incluyendo diseño del puesto, adaptaciones y software
