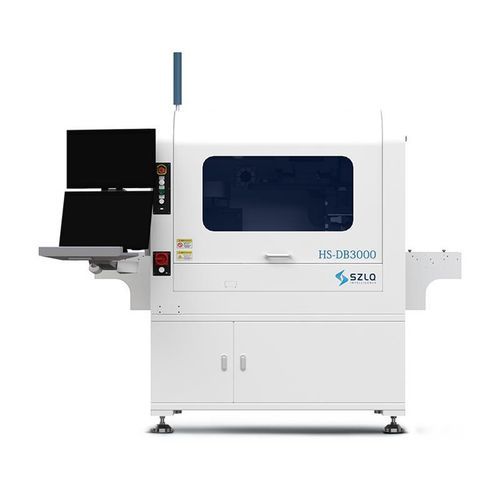

Microsoldadora de chips multi-chip HS-DB3000

de epoxiautomatizada

Descripción general
El HS-DB3000 es un sistema de montaje multifunción de alta velocidad diseñado para producción industrial de alto volumen. Ofrece personalización modular, calibración inteligente y gestión integrada de datos para la trazabilidad del proceso y una operación cómoda. El sistema incorpora un módulo de carga de obleas de 12 pulgadas, cambiador automático de obleas y cambiador automático de boquillas para soportar flujos de montaje multi-chip.

Características clave

• Posicionamiento y colocación de alta precisión.
• Transportador de ancho libremente ajustable con libre rodamiento para integración fluida en línea.
• Diseño modular que permite configuraciones flexibles y líneas de producción escalables.
• Sistema de carga de obleas de 12 pulgadas con cambiador automático de obleas y cambiador automático de boquillas para montaje multi-chip.
• Control de gel con regulación presión-tiempo (configurable para requisitos especiales).
• Medición de altura mediante sensor de contacto; altimetría sin contacto opcional.

Áreas de aplicación

• Fotónica
• Dispositivos de potencia
• Componentes RF de microondas
• Componentes para vehículos de nueva energía

Especificaciones técnicas

• Proceso de montaje: montaje con adhesivo epoxi (inmersión, scribing); admite montaje frontal y trasero.
• Precisión de colocación: ±3 µm (estándar); opcional ±7 µm, θ ±0,1° según la aplicación.
• Rendimiento: 3 s–7 s por colocación (dependiente de la aplicación).
• Rango de ajuste del transportador: 0–200 mm; admite producción en línea/cadena.
• Alimentación: alimentación multi-formato; compatible con film azul de varios tamaños; conmutación controlada por programa.
• Cabezal de colocación: admite hasta 12 boquillas para cambios rápidos y colocación de alto rendimiento.
• Integración multitarea: configurable con hasta 5 tipos de agujas de inmersión de pegamento para procesos diversos.
• Manipulación de obleas: sistema de carga de obleas de 12 pulgadas con cambiador automático de obleas.
• Gestión de boquillas: cambiador automático de boquillas.
