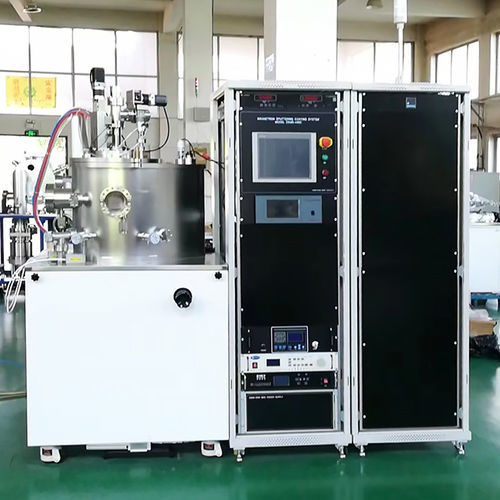

Máquina de deposición por pulverización catódica con magnetrón DXMS-450C

de metalización

El DXMS-450C es un sistema de recubrimiento por sputtering magnetrón PVD de laboratorio diseñado para fabricar películas delgadas nano- y micro-estructuradas (metales, semiconductores, dieléctricos, óxidos, nitruros). Permite operación de blanco único, operación secuencial y co-sputtering de doble blanco, integrando subsistemas de vacío, gases, potencia y control para I+D y producción a pequeña escala.

Composición del sistema

• Cámara de recubrimiento: cámara de sputtering en forma de pera, Φ450 mm × H460 mm, acero inoxidable SUS304; tapa superior con brida eléctrica.
• Interfaces de magnetrón: dos puertos para blancos de 4 pulgadas en la placa base; cabezales de blanco ajustables; compatibles con RF y DC, refrigerados por agua; operación mono o doble blanco.
• Bastidor de muestras/mesa de sustrato y conjunto calefactor.
• Circuito de gas de trabajo: control de flujo másico para Ar y O2 más vía de N2; tres canales entran a la cámara mediante válvula de cierre UHV CF16.
• Armarios de potencia y control y sistema de vacío (turbomolecular + bomba mecánica) con instrumentación de vacío.

Adquisición y medición de vacío
El sistema emplea una bomba turbomolecular (FF-160/620, refrigerada por agua) con bomba mecánica de respaldo de 8 L/s, alcanzando vacío final mejor que 8×10^-5 Pa. El vacío se monitoriza con un manómetro compuesto digital. Válvula de puerto de bomba molecular: válvula de compuerta manual GV150.

Ensamblaje del portamuestras

• Diámetro de la mesa de sustrato: Φ150 mm — admite un sustrato de 2–6 pulgadas o varios sustratos pequeños.
• Temperatura máxima de calentamiento: ≥500 ℃; calentador de material resistente a la oxidación; controlador de temperatura seleccionado (marca japonesa).
• Rotación del sustrato: rotación autónoma, ajustable 2–10 rpm.
• Se suministra un deflector de muestras; polarización negativa disponible 0–200 V.

Blancos magnetrón y uniformidad de recubrimiento

• Dos blancos magnetrón refrigerados por agua de 4 pulgadas montados en la placa base con ángulo ajustable; compatibles con RF y DC; soporte para operación mono o doble blanco.
• Uniformidad de recubrimiento: área efectiva 5 pulgadas ≤ ±5%; área efectiva 2 pulgadas ≤ ±3%.

Entrada de gases
Tres vías de entrada de gas con controladores de flujo másico (Ar, O2 y una vía N2); los tres canales alimentan la cámara a través de una válvula de cierre UHV CF16.

Fuentes de alimentación para recubrimiento

• Fuente RF: 500 W con ajuste automático (Fabricado en China).
• Fuente DC: 1000 W (Fabricado en China).

Bombas y válvulas de vacío

• Bomba turbomolecular: FF-160/620 (refrigerada por agua) — 1 set.
• Bomba mecánica: 8 L/s — 1 set.
• Válvula principal de vacío: GV150 de acero inoxidable — 1 set.
• Tuberías: tubería corrugada metálica DN40 y válvulas angulares KF40 según requerimiento.
• Manómetro compuesto digital: modelo ZDF-5227 — 1 set.

Control del sistema y electricidad

• Requisitos de alimentación: 380 V / 50 Hz trifásico cinco conductores con protección de fuga; conexión a tierra de equipos y armarios; potencia típica del sistema ~5 kW.
• Dos armarios estándar alojando PSU principal, manómetro digital, controlador de calentamiento de mesa, alimentación de movimiento del bastidor, iluminación de cámara, alimentación de la bomba turbomolecular, fuentes RF y DC.

Lista de configuración (seleccionados)

• Cámara de vacío (Φ450 × H460 mm), tapa superior, acero inoxidable SUS304 — Set ×1 — Fabricante: DEXINMAG
• Ventana de observación (lateral, Φ100 mm) — EA ×2 — DEXINMAG
• Bomba turbomolecular (FF-160/620, refrigerada por agua) — Set ×1 — Fabricado en China
• Bomba mecánica (8 L/s) — Set ×1 — Fabricado en China
• Válvula principal de vacío GV150 (acero inoxidable) — Set ×1 — DEXINMAG
• Manómetro compuesto digital (ZDF-5227) — Set ×1 — Fabricado en China
• Controlador de flujo másico de gas (D07-7, MFC 3 vías) — Set ×1 — Fabricado en China
• Blancos de sputtering magnetrón (4 pulgadas, refrigerados por agua) — Set ×2 — DEXINMAG
• Mesa de sustrato Φ150 mm, calefacción hasta 500 ℃, auto-rotativa, con polarización — Set ×1 — DEXINMAG
• Fuente RF 500 W (auto-ajuste) — Set ×1 — Fabricado en China
• Fuente DC 1000 W — Set ×1 — Fabricado en China

Repuestos / consumibles

• Juntas tóricas (caucho fluorado), anillos de cobre (tamaños CF16–CF200) y sujetadores inox estándar provistos por DEXINMAG como repuestos.
• Tubos de revestimiento de vidrio, lámparas de horneado, alambre de horno, fusibles y racores neumáticos incluidos en la lista de repuestos.

Preparación del usuario y requisitos de instalación
Los usuarios deben proporcionar utilidades de laboratorio (agua de refrigeración, electricidad, aire comprimido), sustratos y materiales de blancos, y gases de trabajo (argon de alta pureza, etc.).

• Espacio requerido: 2,0 m (L) × 1,5 m (A); sala mínima recomendada: 3,5 m × 3,5 m × 2,4 m (H). Entrada ideal ≥ 1,85 m (H) × 0,95 m (A); suelo adecuado no corrosivo; entorno limpio sin polvo/gases corrosivos.
• Ambiental: 10 ℃ – 30 ℃; humedad ≤ 70%.
• Alimentación: ~5 kW, 380 V trifásico cinco conductores con conexión a tierra.
• Agua de refrigeración: entrada ≤ 20 ℃; presión 0,2–0,3 MPa; caudal ≥ 0,8 m3/h.
• El escape de la bomba mecánica requiere un conducto de evacuación.

Especificaciones técnicas

• Modelo: DXMS-450C.
• Tamaño de cámara: Φ450 mm × H460 mm; material: SUS304 acero inoxidable.
• Bomba turbomolecular: FF-160/620 (refrigerada por agua); bomba mecánica: 8 L/s.
• Vacío final: mejor que 8×10^-5 Pa.
• Ventanas de observación: Φ100 mm ×2 con obturadores manuales.
• Mesa de sustrato: Φ150 mm; calefacción ≥ 500 ℃; rotación 2–10 rpm; polarización 0–200 V.
• Blancos: dos blancos magnetrón 4 pulgadas refrigerados por agua (compatibles RF y DC).
• Potencia de recubrimiento: RF 500 W (ajuste automático), DC 1000 W.
• Uniformidad: ≤ ±5% (área 5 pulgadas); ≤ ±3% (área 2 pulgadas).
• Control de gas: MFC 3 canales (Ar, O2, N2) alimentando vía válvula CF16.
• Alimentación eléctrica: 380 V / 50 Hz trifásico; potencia sistema recomendada ~5 kW.
• Requisitos de agua de refrigeración: entrada ≤ 20 ℃, presión 0,2–0,3 MPa, caudal ≥ 0,8 m3/h.
