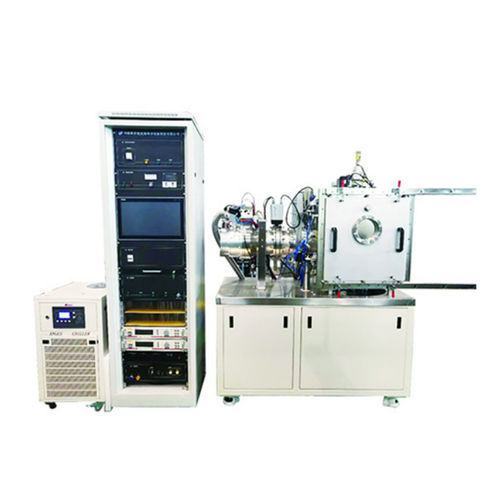

Máquina de recubrimiento al vacío DXD-450

El DXD-450 es un sistema de recubrimiento por evaporación térmica de cámara única, diseñado para depositar películas delgadas metálicas, semiconductoras, óxidos y orgánicas para investigación, desarrollo tecnológico y pruebas de preproducción.

Composición

• Cámara de evaporación para fuentes orgánicas / metálicas
• Sistema de extracción de vacío
• Sistema de medición de vacío
• Fuentes de evaporación
• Calentamiento de muestras y control de temperatura
• Sistema de control electrónico
• Sistema de distribución

Índice técnico

• Modelo: DXD-450
• Cámara principal: cámara cuadrada, tamaño 400 × 400 × 400 mm
• Configuración del sistema de vacío: bomba mecánica, bomba molecular, válvula deslizante
• Presión límite: ≤ 6×10⁻⁵ Pa
• Recuperación de vacío: alcanza 9×10⁻⁴ Pa en 40 minutos (tras breve exposición al aire e inflado con cloro seco y luego inicio del vaciado)
• Placa calefactora para sustrato:
  • Tamaño de muestra: 120 × 120 mm, 1 unidad
  • Movimiento: recorrido vertical 0–50 mm; rotación continua, velocidad 5–30 rpm
  • Temperatura máxima del sustrato: 800℃ ±1℃; distancia al evaporador: 250–300 mm
• Fuente de evaporación resistiva para orgánicos:
  • Capacidad del crisol: ≥ 2 cc
  • Rango de temperatura: temperatura ambiente–500℃, continua y ajustable
  • Potencia: corriente 300 A, potencia máxima 3 kW
  • Electrodos refrigerados por agua: 4 piezas, configurable en 2 barquillas de evaporación
• Controlador de espesor por cristal de cuarzo: rango de visualización 0–99μ9999 Å
• Sistema de circuito de aire: controlador de flujo másico, 1 canal
• Dispositivo de escaneo de haz láser: escenario mecánico de escaneo bidimensional para barrido en dos direcciones
• Sistema de control por ordenador: controla la rotación y revolución de la placa objetivo, la rotación de la muestra, el control de temperatura, el escaneo láser y funciones relacionadas
• Ocupaión en planta:
  • Planta principal: 2450 × 1250 mm² (rack independiente 770 × 600 mm²). Tamaño compatible con caja de guantes 1830 × 750 mm²
  • Armario de control eléctrico: 700 × 700 mm² (1 unidad)

Características / especificaciones técnicas

• Modelo: DXD-450
• Tamaño de cámara: 400 × 400 × 400 mm
• Vacío límite: ≤ 6×10⁻⁵ Pa
• Temperatura máxima del sustrato: 800℃ ±1℃
• Placa de muestra: 120 × 120 mm (unidad simple), rotación 5–30 rpm, recorrido vertical 0–50 mm
• Distancia de evaporación: 250–300 mm
• Capacidad del crisol de evaporación: ≥ 2 cc; rango de temperatura RT–500℃ (ajustable)
• Alimentación para evaporación: 300 A, máx. 3 kW
• Monitoreo de espesor: controlador de cristal de cuarzo, rango hasta 99μ9999 Å
• Huella en planta (unidad principal): 2450 × 1250 mm²; armario eléctrico 700 × 700 mm²
