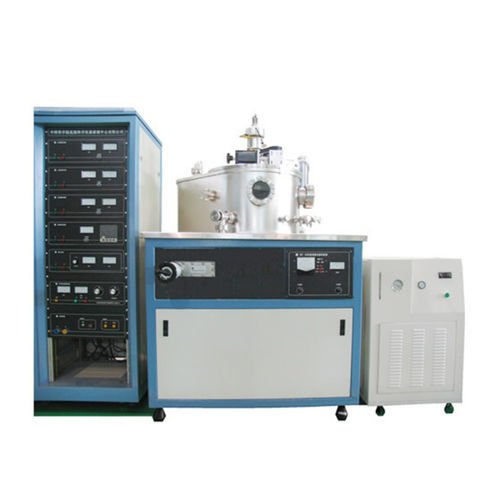

Máquina de deposición por pulverización catódica con magnetrón DXJ-560D

El sistema de pulverización por magnetrón de cámara única piriforme DXJ-560D es un equipo PVD compacto diseñado para la preparación de una amplia gama de materiales en capas finas, incluidos films mono y multicapa multifuncionales a escala nanométrica (films duros, metálicos, semiconductores, dieléctricos). Está destinado a investigación científica y a la preparación en pequeños lotes en universidades e institutos de investigación.

Composición

• El sistema consta principalmente de la cámara de vacío de sputtering, los blancos de sputtering magnetrón, la placa rotatoria para sustratos con refrigeración por agua, el circuito de gas de trabajo, el sistema de bombeo, el armario de instalación, la medición de vacío y el sistema de control electrónico.

Índice técnico
Consulte las especificaciones técnicas completas a continuación en « Características / Especificaciones técnicas ».

Características / Especificaciones técnicas

• Modelo: DXJ-560D
• Cámara de vacío de sputtering: cámara piriforme, tamaño Ø560 × 350 mm
• Configuración del sistema de vacío: bomba molecular compuesta, bomba mecánica, válvula deslizante
• Presión última: 2.0 × 10^-5 Pa (después de horneado y desgasificado)
• Tiempo de recuperación del vacío: tras exposición al aire e insuflado seco de cloro y posterior bombeo, el sistema puede alcanzar 6.6 × 10^-4 Pa en 40 minutos
• Blancos de sputtering magnetrón permanentes: cinco blancos permanentes, tamaño Ø60 mm (un blanco capaz de sputterizar material magnético); compatible con sputtering RF y DC; distancia objetivo-muestra ajustable 40–80 mm
• Placa rotatoria para substratos con refrigeración por agua: 6 estaciones más una posición para horno de calentamiento / placa de substrato refrigerada por agua
• Tamaño de muestra aceptable: Ø30 mm (hasta 6 piezas)
• Modo de movimiento: rotación bidireccional 0–360° (frontal y posterior)
• Calentamiento del substrato: temperatura máxima 600 ℃ ± 1 ℃
• Polarización negativa del substrato: -200 V
• Sistema de circuito de aire (gas): controlador de flujo másico de 2 canales
• Sistema de control por ordenador: controla la rotación de la muestra, el cambio de deflectores y la confirmación de posición de los blancos
• Superficie requerida (unidad principal): 1300 × 800 mm
• Tamaño del armario de control eléctrico: 700 × 700 mm (dos unidades)
