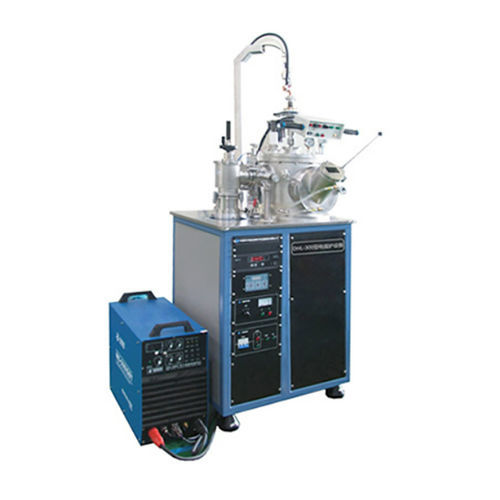

Colada al vacío series pequeñas DXD-500A

a la unidadindustrialpara calderería

El sistema de horno de arco DXD-500A está diseñado para la fusión de metales y aleaciones de alto punto de fusión y para la producción de materiales amorfos macizos mediante colada por succión al vacío. Está destinado a investigación de laboratorio y producción a pequeña escala en metalurgia de vacío y desarrollo de nuevos materiales.

Composición

• Cámara de vacío del horno de arco eléctrico
• Suministro eléctrico para arco y fusión por arco
• Crisol de cobre refrigerado por agua de 5 posiciones (manipulador giratorio)
• Dispositivo de colada por succión al vacío
• Agitación magnética
• Circuito de gas de trabajo
• Bombas del sistema (bomba molecular, bomba mecánica) y válvula de deflector
• Medición de vacío
• Sistema de control eléctrico y máquina de instalación

Resumen
El equipo de horno de arco DXD-500A se aplica para la fusión de metales o aleaciones de alto punto de fusión y para la preparación de materiales amorfos macizos mediante colada por succión; es adecuado para investigación científica y producción pequeña en metalurgia al vacío y desarrollo de nuevos materiales.

Especificaciones técnicas

• Modelo: DXD-500A
• Cámara de fusión por arco: cámara de vacío cilíndrica horizontal con puerta frontal, tamaño Ø300 × 340 mm
• Configuración del sistema de vacío: bomba molecular, bomba mecánica, válvula de deflector
• Presión máxima alcanzable: ≤6.67 × 10-4 Pa
• Tiempo de recuperación del vacío: alcanza 5 × 10-3 Pa en 20 min (tras breve exposición al aire e inyección de cloro seco, luego iniciar el vaciado)
• Corriente de fusión: corriente de trabajo a largo plazo 700–900 A
• Crisol de fusión: 5 estaciones (cúpula hemisférica) — tres estaciones de fusión de aleaciones (con agitación magnética), una estación de colada por succión (120 × 120 mm), una estación de fusión para desgasificación; peso típico de muestra de fusión: 50 g (hierro como referencia)
• Equipo de colada por succión al vacío: provisto con 1 juego de molde estándar para colada por succión
• Equipo catódico de fusión por arco: iniciación de arco de alta frecuencia (método de generación de arco)
• Espacio en planta del equipo: 1400 mm (largo) × 1100 mm (ancho) × 2300 mm (alto)
