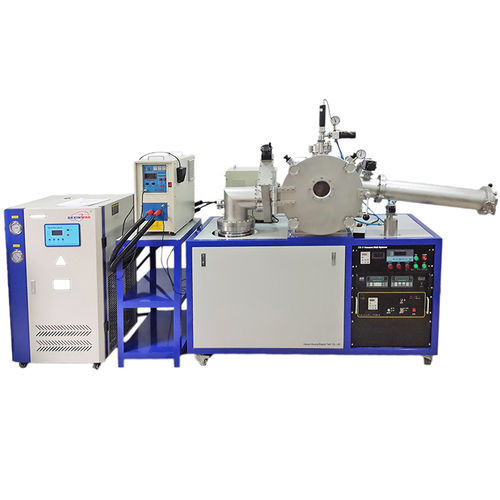

Hiladora eléctrica DX-II

de alta velocidad

Descripción
La serie DX Sistema de hilado por fusión al vacío (DX-II) es un equipo de laboratorio para preparar materiales metastables y amorfos mediante la expulsión de metal/aleación fundida sobre un rodillo de cobre que gira a alta velocidad bajo alto vacío, logrando tasas de enfriamiento muy elevadas (10^4 K/s a 10^6 K/s) y permitiendo la formación de fases amorfas/metastables.

Configuración del sistema de hilado por fusión al vacío:

• Cámara de vacío en acero inoxidable
• Bomba molecular (FF-200/1200) y bomba mecánica (9L)
• Armario de control con medidor de vacío digital LED
• Termómetro infrarrojo y variador de frecuencia EV1000
• Rodillo de cobre libre de oxígeno para fusión/hilado
• Moldes para colada por soplado (incluye tres núcleos, personalizables)
• Magneto-fluido (enfriamiento por agua)
• Repuestos (herramientas especiales y juntas de estanqueidad)
• Tubos de cuarzo (50 uds)
• Enfriador de laboratorio de bajo ruido

Nota:
Los usuarios deben preparar por separado una botella de Ar y un medidor de gas.

Índices técnicos:

• Masa de muestra para melt-spinning: 10–20 g
• Masa de muestra para fusión y colada por soplado: 10–30 g
• Rango de medición de temperatura: 600–2000 °C
• Grado de vacío de trabajo: 6.67×10⁻⁵ Pa
• Potencia máxima de la fuente: 30 kW; frecuencia: 30–80 kHz
• Velocidad lineal máxima en el borde del rodillo: 0–70 m/s (ajustable)
• Pista de melt-spinning ajustable, rango de ajuste ≥ 5 mm
• Incluye sistema de colada por soplado

Especificaciones técnicas (componentes):

• Cámara de vacío — Modelo: DX-Ⅱ; Material principal: 1Cr18Ni9Ti; Tamaño: Φ400×350 mm; Cant: 1
• Fuente de alimentación (inductiva) — Modelo: SP-30; Potencia: 30 kW; Frecuencia: 30–80 kHz; Cant: 1
• Sistema de banda y colada por pulverización — Modelo: DX-Ⅱ; Material principal: cobre libre de oxígeno; Rodillo de cobre: Φ220×34 mm; Velocidad de banda: 0–70 m/s; Cant: 1
• Armario de control — Modelo: DX-Ⅱ; Componentes montados en rack; Cant: 1
• Válvula de descarga ultraalto vacío — Modelo: CC-150; Material: acero inoxidable; Rango de vacío de aplicación: ~10⁵ ~ 6.7×10⁻⁶ Pa; Cant: 1
• Termómetro infrarrojo — Modelo: ATS; Rango de medición hasta 2000 °C (texto del sitio indica 600–2000 °C); Cant: 1
• Variador de frecuencia — Modelo: EV1000; Voltaje de entrada: 380 V; Cant: 1
• Magneto-fluido (refrigeración especial por agua) — Vacío sellado: 10⁻⁵ Pa; Cant: 1
• Tuberías de succión — Modelo: DX-Ⅱ; Material: 1Cr18Ni9Ti; Integradas con la cámara de vacío; Cant: 1
• Bomba molecular — Modelo: FF-200/1200; Material: acero inoxidable; Vacío último: 7×10⁻⁷ Pa; Cant: 1
• Bomba mecánica — Modelo: TRP-36; Material: acero al carbono; Vacío último: 6×10⁻² Pa; Cant: 1
• Manómetro digital de vacío — Modelo: ZDF-5227B; Tipo dispositivo electrónico; Rango de medición: ~10⁵ – 10⁻⁵ Pa (incluye 2 manómetros de resistencia y 1 de ionización); Cant: 1
• Depósito de aire — Modelo: DX; Material: 1Cr18Ni9Ti; Incluye depósitos, válvula manual, válvula de aislamiento electromagnética, manómetro positivo/negativo; Cant: 1

Características / especificaciones técnicas:

• Modelo / Denominación comercial: DX-II
• Uso previsto: preparación, I+D de materiales metastables/amorfos (imanes permanentes de tierras raras, materiales magnéticos blandos amorfos, materiales nanométricos, etc.)
• Tasa de enfriamiento: típicamente 10^4 K/s a 10^6 K/s (templado rápido sobre rodillo de cobre giratorio)
• Tamaños de muestra: melt-spinning 10–20 g; fusión/colada por soplado 10–30 g
• Rango de medición de temperatura: 600–2000 °C
• Vacío de trabajo: típicamente hasta ~6.67×10⁻⁵ Pa (los componentes del sistema proporcionan vacíos últimos superiores/inferiores según listado)
• Fuente de inducción: hasta 30 kW, 30–80 kHz
• Rodillo de cobre: cobre libre de oxígeno, Φ220×34 mm; velocidad lineal del borde ajustable 0–70 m/s
• Ajuste de la pista de melt-spinning: distancia ajustable ≥ 5 mm
• Incluye bomba molecular (FF-200/1200), bomba mecánica (TRP-36), manómetro digital (ZDF-5227B) y accesorios (tubos de cuarzo, moldes, juntas de repuesto, enfriador)
