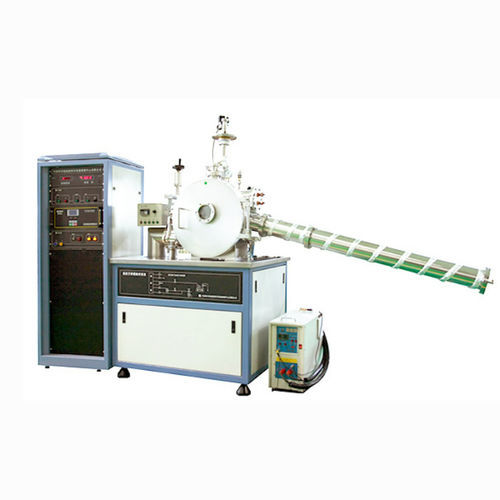

Atomizador de polvo metálico DXE-500

El DXE-500 Equipo de fusión por arco eléctrico al vacío está diseñado para fundir metales y aleaciones de alto punto de fusión y para preparar tiras metálicas amorfas y materiales amorfos masivos mediante filado por fusión, pulverización y colada por succión. Está destinado a la investigación científica y a la producción a pequeña escala de nuevos materiales de metalurgia al vacío en universidades, institutos de investigación y empresas.

Composición
El equipo consta principalmente de sistema de obtención y medición de vacío, sistema de preparación de tiras por filado, sistema de pulverización, fundición por arco eléctrico, sistema de colada por succión, circuito de gas de trabajo, sistema de control electrónico, máquina de instalación y otros componentes auxiliares.

Especificaciones técnicas

• Modelo: DXE-500
• Cámara de fusión por arco: Cámara cilíndrica vertical al vacío, tamaño: Ø400 × 320 mm
• Cámara de filado: Cámara cilíndrica horizontal al vacío, tamaño: Ø500 × 400 mm
• Configuración del sistema de vacío: Ambas cámaras usan 1 juego; bomba mecánica y bomba molecular
• Presión final (Cámara de fusión por arco): ≤ 6.67×10^-4 Pa
• Presión final (Cámara de filado): ≤ 6.67×10^-5 Pa
• Corriente de fusión por arco: Corriente de trabajo a largo plazo: 700–900 A
• Crisol de fusión: 5 estaciones (copa hemisférica): tres estaciones de fusión de aleación (con agitación magnética), una estación de colada por succión, una estación 120 × 120 mm, una estación de desgasificación por fusión; peso de fusión de muestra: 50 g (tomando el hierro como estándar)
• Equipo de succión al vacío: Proporciona 1 molde de pulverización estándar
• Equipo catódico de fusión por arco: Método de ignición del arco: modo de iniciación de arco de alta frecuencia
• Dispositivo de filado: 1 conjunto de equipo de rotación de rodillo; velocidad lineal de la superficie: 0–50 m/s, control por frecuencia
• Bobina de inducción y crisol de cuarzo: Fusión por inducción de una muestra de 10 g de hierro puro; área de calentamiento del crisol de cuarzo: Ø15 × 50 mm
• Dispositivo de pulverización al vacío: Comparte el mismo molde que la succión al vacío
• Superficie ocupada: Unidad principal: 3600 × 1000 mm²; armario de control eléctrico: 800 × 800 mm (2 juegos)
