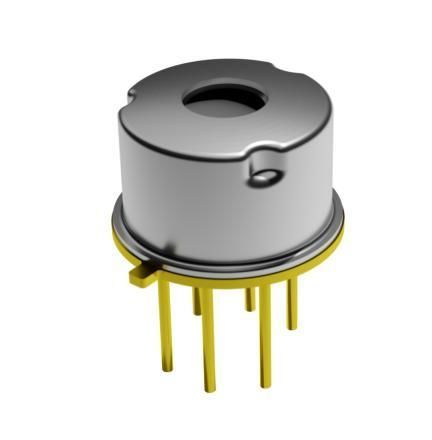

Sensor de infrarrojos de termopilas TPiL 8T 2566

pasivo

Descripción del producto
La familia Excelitas CoolEYE™ IR Array incluye el TPiL 8T 2566, una matriz termopila focal 1×8 que proporciona salida de temperatura calibrada por píxel mediante interfaz digital I2C. El módulo integra la medida de temperatura del sensor y está disponible con varias opciones de lentes y encapsulado metálico para estabilidad térmica y blindaje EMI.

Características clave

• Matriz focal termopila calibrada 1×8 (8 píxeles)
• Interfaz digital I2C que entrega temperatura calibrada por píxel
• Medición de temperatura a bordo y cálculo de temperatura por píxel
• Opciones de lentes para campo de visión reducido por píxel (L2.5, L3.9, L5.5)
• Encapsulado metálico para estabilidad térmica y protección electromagnética
• Tensión de funcionamiento: 3,3 V (opcional 1,8 V)

Especificaciones
Producto | TPiL 8T 2566 L2.5 / 4402 | TPiL 8T 2566 L3.9 / 4401 | TPiL 8T 2566 L5.5 / 4400
Opción de lente | L2.5 | L3.9 | L5.5
Temp. máxima del objeto | 280°C | 220°C | 290°C
Campo de visión (sensor entero) | 84° | 50° | 33°
Campo de visión (cada píxel, 50% señal) | 8,5° | 6° | 3,5°
Tensión de funcionamiento | 3,3 V (opcional 1,8 V) | 3,3 V (opcional 1,8 V) | 3,3 V (opcional 1,8 V)

Aplicaciones

• Perfilado térmico industrial y monitorización de procesos
• Medición de temperatura sin contacto en automatización y visión artificial
• Detección de puntos calientes, clasificación térmica y mantenimiento predictivo

Detalles técnicos

• Familia de producto: CoolEYE™ IR Array
• Modelo: TPiL 8T 2566
• Tipo de sensor: matriz termopila focal 1×8 (8 píxeles)
• Interfaz: I2C digital
• Salida: temperatura calibrada por píxel
• Medición de temperatura del sensor a bordo
• Opciones de lentes: L2.5, L3.9, L5.5
• Temp. máxima del objeto (por lente): L2.5 = 280°C, L3.9 = 220°C, L5.5 = 290°C
• Campo de visión (sensor entero): L2.5 = 84°, L3.9 = 50°, L5.5 = 33°
• Campo de visión (cada píxel, 50% señal): L2.5 = 8,5°, L3.9 = 6°, L5.5 = 3,5°
• Tensión de funcionamiento: 3,3 V (opcional 1,8 V)
• Encapsulado: encapsulado metálico para estabilidad térmica y blindaje EMI
