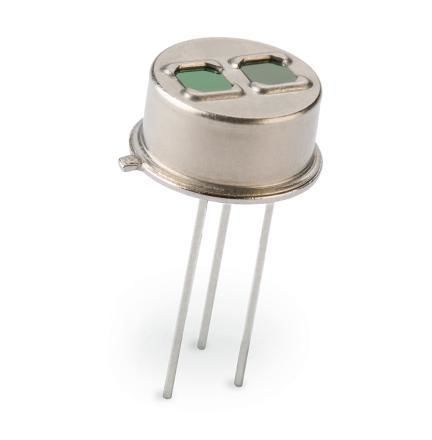

Sensor de infrarrojos sin dispersión PYS 3428

piro-eléctrico

Resumen
El PYS 3428 es un detector piroeléctrico de doble canal y elemento único, diseñado para aplicaciones de medición de gases NDIR con filtros de banda estrecha. Integra dos elementos sensibles termocompensados en un encapsulado metálico TO‑5, cada uno conectado ópticamente a su propia ventana de filtro y salida independiente.
La compensación térmica se realiza mediante un elemento cegado contiguo. En configuraciones típicas, un canal se utiliza como canal de medida y el otro como referencia (la ventana G20 suele emplearse como referencia). El dispositivo está optimizado para la detección de CO2 y mediciones de gases que requieren filtrado de banda estrecha.

Características

• Opción de filtro G2 / G20 (ejemplo para detección de CO2)
• Dos canales PIR separados
• Elementos piroeléctricos de alta responsividad
• Campo de visión 77°
• Encapsulado metálico TO‑5 para alta inmunidad EMI
• Filtrado EMI adicional en las líneas de entrada

Aplicaciones

• Detección de gas por infrarrojo no dispersivo (NDIR)
• Medición de CO2 con canal de referencia

Especificaciones técnicas

• Responsividad: 3.5 kV/W (típico)
• Ruido: 15 µVpp (típico) / 50 µVpp (máx.)
• Tensión de funcionamiento: 2.0–10 V
• Carcasa con ventana óptica: TO‑5, disponibles distintos rangos espectrales
• Campo de visión (horizontal/vertical): 77° / 77°
• Salidas: dos salidas independientes, cada una vinculada a su ventana
