Sensor de infrarrojos piro-eléctrico PYD 1388

Descripción del producto

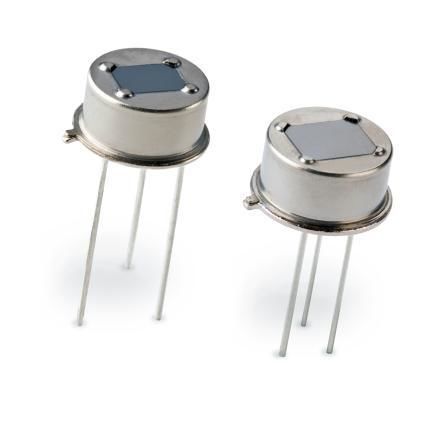

Los PYD 1388 y PYD 1398 son detectores piroeléctricos de doble elemento alojados en un paquete metálico TO-5 con ventana óptica. Ambos dispositivos emplean dos elementos de detección en conexión serie opuesta con un FET integrado en configuración seguidor de fuente. El PYD 1398 incorpora una ventana mayor para reducir la sensibilidad a la luz blanca y una resistencia de puerta para mejorar el comportamiento a bajas temperaturas. Están disponibles en dos versiones EMI: estándar (un filtro RC en los pines de drenador y fuente) y mejorada (etapa adicional de filtrado RC para entornos con alta EMI).

Detalles
Ambos modelos presentan elementos sensores en serie opuesta y un FET integrado en seguidor de fuente. El PYD 1388 es el modelo base de la serie analógica estándar. El PYD 1398 ofrece menor sensibilidad a la luz blanca y mejor rendimiento a bajas temperaturas gracias a su ventana mayor y resistencia de puerta. Las opciones de filtrado EMI permiten adaptar el componente al entorno electromagnético.

Características

• Carcasa metálica TO-5 para blindaje EMI
• Elementos piroeléctricos cerámicos de alta responsividad
• Detector doble con elementos 2 × 1 mm²
• Campo de visión: 95° / 100° (horiz / vert)
• FET integrado en configuración seguidor de fuente
• Etapa(s) de filtrado EMI integrada(s) (1 o 2 según la versión)

Aplicaciones

• Aplicaciones de montaje horizontal
• Diseños de detección rentables
• Detección de movimiento humano a larga distancia (con lente)
• Detección de ocupación para ahorro energético
• Sistemas de alarma e intrusión

Especificaciones técnicas

• Responsividad: 4.2 kV/W (típico)
• Ruido: 20 µVpp (típico) / 50 µVpp (máx)
• Tensión de funcionamiento: 2.0–10 V
• Carcasa con ventana óptica: TO-5 metálica
• PYD 1388 campo de visión (horiz/vert): 95° / 87°
• PYD 1398 campo de visión (horiz/vert): 100° / 100°
• PYD 1388 filtrado EMI: 1 etapa
• PYD 1398 filtrado EMI: 2 etapas
