Sensor de infrarrojos piro-eléctrico PYQ 1398

Resumen

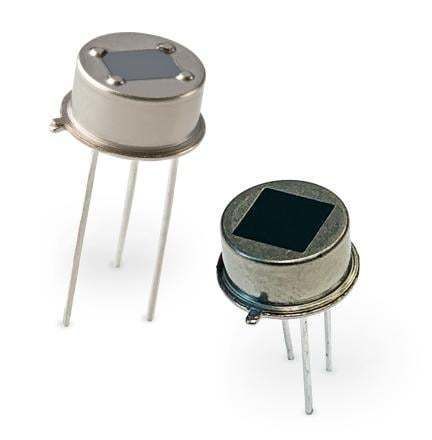

Los detectores piroeléctricos PYQ 1348 y PYQ 1398 de Excelitas integran cuatro elementos sensores dispuestos en un cuadrado y conectados eléctricamente en serie para formar una única salida analógica mediante un FET integrado en configuración seguidor de fuente. Se ofrecen dos opciones de ventana (rectangular o cuadrada) y distintos espaciamientos de elementos. Con lentes o espejos adecuados, estos detectores están pensados para dispositivos de detección de movimiento montados en techo. El PYQ 1348 también está disponible con elementos más pequeños de 0,8 × 0,8 mm² para ópticas compactas y distancias de detección cortas.

Características

• Encapsulado metálico TO-5 para blindaje EMI
• Elementos piroeléctricos cerámicos de alta responsividad
• Configuración cuádruple con elementos 1 × 1 mm² (PYQ 1348 elementos pequeños: 0,8 × 0,8 mm²)
• Campo de visión: PYQ 1348 — 124° (140° para elementos pequeños); PYQ 1398 — 103°
• FET integrado (seguidor de fuente)
• Etapa de filtrado EMI integrada

Aplicaciones

• Detección de movimiento a media/corta distancia (con lente)
• Control de iluminación para ahorro de energía
• Sistemas de detección de intrusos
• Sensores de presencia para montaje en techo

Especificaciones técnicas

• Responsividad: PYQ 1398: 6,2 kV/W (típico); PYQ 1348: 6,5 kV/W (típico); PYQ 1348 elementos pequeños: 9,1 kV/W (típico)
• Ruido: PYQ 1398: 40 µVpp (típico) / 100 µVpp (máx.); PYQ 1348: 40 µVpp (típico) / 100 µVpp (máx.); PYQ 1348 elementos pequeños: 60 µVpp (típico) / 150 µVpp (máx.)
• Tensión de operación: 2–12 V para todas las versiones
• Encapsulado con ventana óptica: TO-5
• Campo de visión (horiz/vert): PYQ 1398: 103°/100°; PYQ 1348: 124°/124°; PYQ 1348 elementos pequeños: 140°/140°
• Eléctrico: cuatro elementos conectados en serie a un FET formando una única salida analógica
• Mecánico: cuatro elementos dispuestos en cuadrado; formas de ventana disponibles: rectangular o cuadrada; geometrías alternativas bajo pedido
