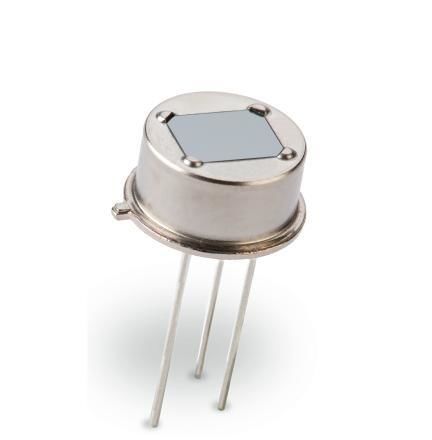

Sensor de infrarrojos piro-eléctrico PYS 3198

sin dispersiónpasivo

Descripción del producto
Los pirodetectors de un solo elemento Excelitas combinan un elemento sensor con una ventana óptica, lo que los hace idóneos para la medición y monitorización de gases. El PYS 3198 TC GX (sustituto del LHi 807) es un detector piroeléctrico monocanal en formato paralelo con compensación térmica, basado en litio-tantalato (Li-Ta), optimizado para detección de gases NDIR.

Detalles de diseño
En el diseño PYS 3198 TC, un único elemento sensor se sitúa en el centro del detector. La compensación térmica se realiza mediante un segundo elemento cegado a la radiación y conectado en paralelo. La carcasa metálica TO-5 incorpora una ventana óptica; para aplicaciones de medida de gases, la ventana actúa normalmente como un filtro de banda estrecha ajustado a la absorción del gas objetivo. Existen varias opciones y rangos espectrales disponibles.

Características clave

• Filtro banda estrecha G2
• PIR monocanal
• Elemento Li-Ta de alta responsividad
• Campo de visión 135° (horiz.) / 120° (vert.)
• Carcasa metálica TO-5 con alta inmunidad EMI

Aplicaciones

• Detección de gases por infrarrojo no dispersivo (NDIR)
• Canal de CO2

Especificaciones técnicas

• Responsividad: 3.5 kV/W (típico)
• Ruido: 15 µVpp (típico) / 50 µVpp (máx)
• Alimentación: 2.0–10 V
• Carcasa con ventana óptica: TO-5; disponibles distintos rangos espectrales
• Campo de visión (H/V): 135° / 120°
