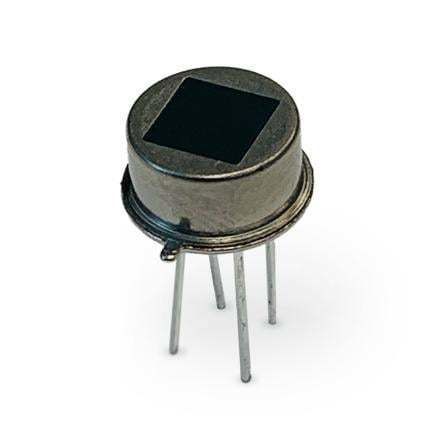

Sensor de movimiento piroeléctrico PYQ 1548

de interiorpara techoalta sensibilidad

Resumen
El PYQ 1548 de Excelitas es un sensor de movimiento piroeléctrico de cuatro elementos y bajo consumo de la serie DigiPyro. Diseñado para dispositivos alimentados por batería, funciona con 1,8 V y permite detección remota de movimiento con corriente reducida.

Detalles
El PYQ 1548 opera a 1,8 V y presenta un consumo en reposo muy bajo. La función configurable de wake-up/sleep reduce el consumo a nivel de sistema y prolonga la vida útil de la batería. El detector incluye filtrado pasa-banda seleccionable y opción de recuento de pulsos. Los tamaños de elemento incluyen 1 × 1 mm² estándar y una opción de 0,8 × 0,8 mm² para lentes compactas y distancias de detección cortas.

Características

• Digitalización integrada
• Unidad de detección de movimiento con función de interrupción
• Bajo consumo: 3 µA a 1,8 V (típ.)
• Elementos piroeléctricos cerámicos de alta responsividad
• Configuración de cuatro elementos con elementos 1 × 1 mm² (opción: 0,8 × 0,8 mm²)
• Campo de visión: 119° (140°)
• Carcasa metálica TO-5 para mayor inmunidad a EMI
• Diseñado para integración sencilla en diseños de producto

Aplicaciones

• Detección de movimiento a medio y corto alcance (con lente)
• Aplicaciones de ahorro energético
• Sistemas de alarma e intrusión
• Instalaciones en techo
• Funcionamiento con batería y dispositivos IoT

Especificaciones técnicas

• Responsividad: 6.5 (10.2) kV/W (típ.)
• Ruido: 6 (9) dígitos (típ.), 24 (31) dígitos (máx.)
• Alimentación: 1,8–3,6 V / 3 µA
• Carcasa con ventana óptica: TO-5
• PYQ 1548 campo de visión (horiz/vert): 119° (140°) / 119° (140°)
