Sensor de infrarrojos de termopilas TPD 2T 0625

Resumen

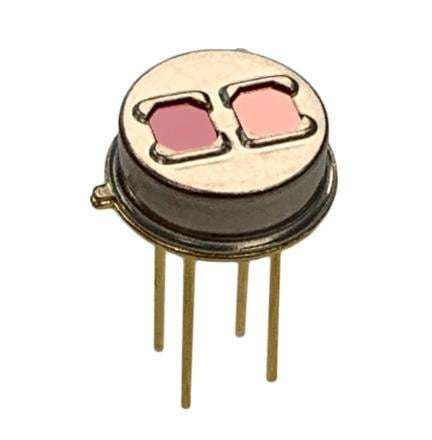

El detector termopila Excelitas TPD 2T 0625 de doble salida integra dos chips de detección independientes detrás de ventanas ópticas separadas en una carcasa metálica TO-39. Cada salida cubre una banda espectral distinta para mediciones simultáneas de referencia y del gas objetivo. El formato TO-39 compacto facilita la integración en módulos de detección de gas e instrumentos analíticos.

Detalles de diseño
El detector ofrece operación de doble canal con una ventana normalmente equipada con un filtro de referencia (G20) y la otra con un filtro paso de banda estrecho seleccionado según la línea de absorción del gas objetivo. Incluye un termistor interno para la compensación térmica de la termopila y una mayor estabilidad de medida frente a variaciones de temperatura.

Características

• Dos salidas independientes con ventanas ópticas separadas
• Carcasa metálica TO-39 para conducción térmica e integración mecánica
• Termistor integrado para referencia de temperatura
• Suministrado con dos filtros paso de banda estrechos (referencia + objetivo)

Aplicaciones

• Sistemas de detección, análisis y monitorización de gases de alta precisión

Especificaciones técnicas

• Responsividad: 33 V/W
• Sensibilidad S100: 155 µV/K
• Ruido: 36 nV/√Hz
• Constante de tiempo: 27 ms
• Carcasa con ventana óptica: TO-39
• Campo de visión: 87°
