Sensor de infrarrojos de termopilas TPiA 4.4T 4766

Descripción general del producto

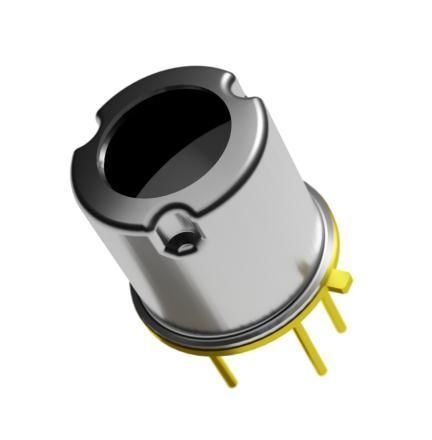

El TPiA 4.4T 4766 CoolEYE es una matriz termopila infrarroja compacta 4x4 que ofrece detección térmica espacial de baja resolución. Integra una pequeña lente transmisiva IR y un ASIC termopila calibrado con interfaz digital I2C, adecuado para aplicaciones industriales con restricciones de coste que requieren detección de temperatura y mapeo térmico básico.

Detalles
Este sensor de matriz infrarroja proporciona 16 píxeles (4x4) para permitir una detección espacial de temperatura con procesamiento de señal mínimo. El ASIC calibrado dentro de un encapsulado TO39 ofrece salidas acondicionadas y un bus I2C para una integración sencilla. Hay disponibles varias opciones de lentes para ajustar el campo de visión según la aplicación.

Especificaciones
Variantes del producto: TPiA 4.4T 4766 L2.5 / 4408 | TPiA 4.4T 4766 L3.9 / 4407 | TPiA 4.4T 4766 L5.5 / 4406
Opciones de lente: L2.5 | L3.9 | L5.5
Temperatura máxima del objeto: 350°C (modelos L2.5, L5.5) | 320°C (una variante L3.9)
Campo de visión (sensor completo): 38° (L2.5) | 24° (L3.9) | 17° (L5.5)
Campo de visión (cada píxel, 50% señal): 6.5° (L2.5) | 4.5° (L3.9) | 3.5° (L5.5)
Tensión de funcionamiento: 3.3 V (opcional 1.8 V)

Especificaciones técnicas

• Matriz de sensores infrarrojos: 4x4 píxeles (16 elementos termopila)
• Pequeña lente transmisiva IR integrada
• ASIC termopila calibrado que proporciona señales de temperatura acondicionadas
• Interfaz digital I2C para lectura de datos y configuración
• Encapsulado: ASIC dentro de un paquete TO39
• Opciones de lente disponibles: L2.5, L3.9, L5.5 para ajustar el campo de visión
• Temperatura máxima del objeto: hasta 350°C (según el modelo; una variante 320°C)
• Campo de visión (sensor completo / por píxel 50% señal): 38° / 6.5° (L2.5); 24° / 4.5° (L3.9); 17° / 3.5° (L5.5)
• Tensión de funcionamiento: nominal 3.3 V (opcional 1.8 V)
• Diseñado para detección infrarroja espacial de baja resolución y bajo coste con procesamiento de señal simplificado e integración fácil
