Sensor de infrarrojos piro-eléctrico PYQ 2498

Descripción del producto

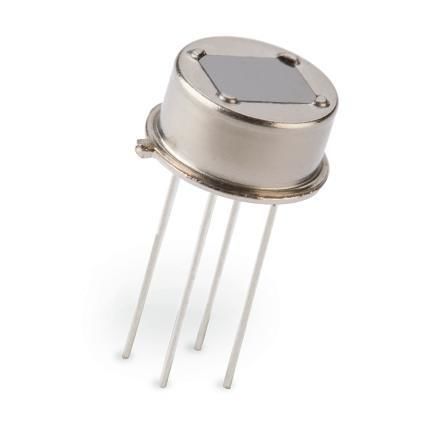

El PYQ 2498 de Excelitas es un detector piroeléctrico que ofrece dos parejas de elementos dispuestas en un cuadrado geométrico. Dos elementos por pareja están conectados en serie; cada pareja acciona un FET integrado en configuración seguidor de fuente para generar una salida analógica, proporcionando así dos señales analógicas independientes. El dispositivo se presenta en un encapsulado metálico TO-5 con ventana óptica rectangular.

Información detallada
Este detector quad integra cuatro elementos piroeléctricos cerámicos de alta sensibilidad agrupados en dos parejas con un espaciado reducido. Cada pareja está conectada a un FET dedicado en configuración seguidor de fuente para entregar una salida analógica estable. Un filtro RC interno mejora la inmunidad EMI. La geometría compacta y la ventana rectangular del TO-5 lo hacen adecuado para sensores de movimiento con lente y módulos de montaje en pared.

Características

• Encapsulado metálico TO-5 para apantallamiento EMI
• Elementos piroeléctricos cerámicos de alta sensibilidad
• Detector quad con elementos de 1,0 × 1,4 mm2
• Campo de visión 110°
• FET integrado en configuración seguidor de fuente
• Etapa de filtrado EMI integrada

Aplicaciones

• Detección de movimiento a media y larga distancia (con lente apropiada)
• Sistemas de ahorro energético (control de iluminación, edificios inteligentes)
• Sistemas de alarma antirrobo
• Diseños de detectores para montaje en pared
• Soluciones mejoradas de inmunidad a mascotas (con lente adecuada)

Especificaciones técnicas

• Sensibilidad: 4,5 kV/W (típico)
• Ruido: 30 µVpp (típico) / 75 µVpp (máx)
• Alimentación: 2–12 V
• Encapsulado con ventana óptica: TO-5
• Campo de visión (H × V): 110° × 87°
