Sensor de infrarrojos de termopilas TPiD 1T 0224

Visión general

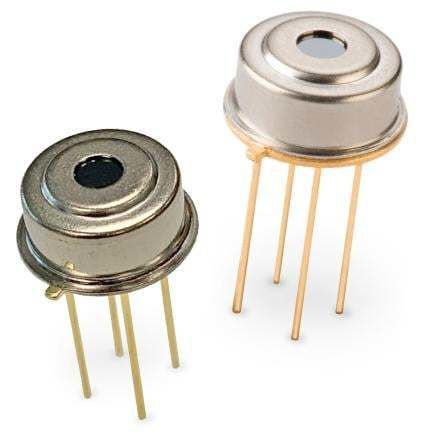

Los detectores Excelitas TPiD 1T 0224 y TPiD 1T 0624 son detectores termopila en encapsulado TO-39 diseñados para mediciones de temperatura sin contacto y pirometría. Disponen de una pequeña ventana óptica redonda que también actúa como apertura y cuentan con el diseño patentado ISOthermal para mejorar la resistencia a choques térmicos.

Descripción de la serie
La serie incluye dos variantes de detectores con diferentes tamaños del área absorbente. El TPiD 1T 0224 tiene el área absorbente más pequeña para una respuesta más rápida, mientras que el TPiD 1T 0624 ofrece un área absorbente mayor para una mayor sensibilidad. Todos los modelos incluyen un termistor interno como referencia de temperatura para la compensación del termopila.

Características

• Rendimiento ISOthermal para mayor estabilidad frente a choques térmicos
• Encapsulado metálico TO-39 con ventana/apertura óptica integrada
• Termistor interno incluido para la compensación de temperatura

Aplicaciones típicas

• Mediciones de temperatura sin contacto
• Pirometría y detección infrarroja

Especificaciones técnicas

• Responsividad: 45 V/W
• Sensibilidad S100: 65 µV/K
• Ruido: 35 nV/√Hz
• Constante de tiempo: 22 ms
• Encapsulado con ventana óptica: TO-39
• Campo de visión: 70°
• Modelos: TPiD 1T 0224 (área absorbente más pequeña), TPiD 1T 0624 (área absorbente más grande, mayor sensibilidad)
• Termistor interno incluido para compensación de temperatura
