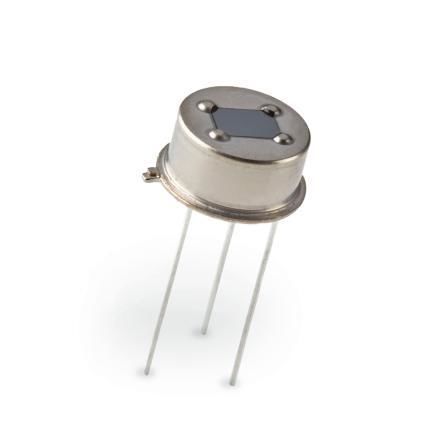

Sensor de movimiento de infrarrojos PYD 1378

piroeléctricode infrarrojos pasivos

Visión general
El Excelitas PYD 1378 Low Cost Dual-Element Pyrodetector es un sensor IR piroeléctrico de doble elemento diseñado para aplicaciones de detección de movimiento de alto volumen y bajo coste. Sustituye al LHi 778 y está integrado en un encapsulado metálico TO-5 con una pequeña ventana óptica. El dispositivo cuenta con dos elementos sensores en conexión serie opuesta y un FET en configuración source-follower para acondicionar la señal y facilitar la integración.

Detalles
El PYD 1378 ofrece una solución económica para detección PIR en producción masiva. Los dos elementos están conectados en una disposición en serie opuesta, combinados con un circuito FET source-follower que estabiliza la salida. El encapsulado metálico TO-5 con ventana óptica proporciona un amplio campo de visión de 71° (horizontal/vertical), adecuado para múltiples geometrías de detección.

Aplicaciones

• Detección de movimiento pasiva por infrarrojos (PIR) en grandes volúmenes
• Detección de ocupación y movimiento para sistemas de iluminación y seguridad
• Módulos de sensores de movimiento para uso industrial y de consumo

Especificaciones

• Número de pieza / referencia: PYD 1378 (reemplaza al LHi 778)
• Responsividad: 4.2 kV/W (típico)
• Ruido: 20 µVpp (típico) / 50 µVpp (máx)
• Voltaje de funcionamiento: 2 – 12 V
• Encapsulado con ventana óptica: encapsulado metálico TO-5
• Campo de visión (H / V): 71° / 71°
• Circuito interno: dos elementos en conexión serie opuesta con FET source-follower
