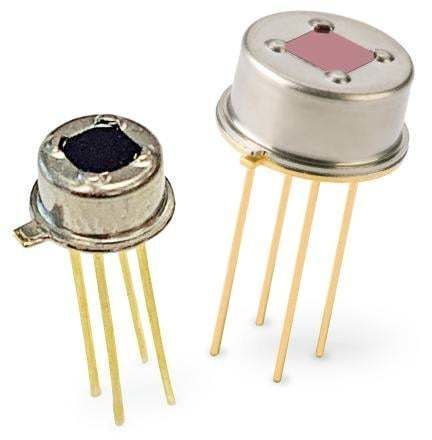

Sensor de infrarrojos de termopilas TPD 1T 0623

Descripción del producto
Los detectores termopila Excelitas TPD 1T 0623 y TPD 1T 0625 incorporan chips de detección de alta sensibilidad para termometría de uso general. Están disponibles dos tipos de encapsulados (TO-46 y TO-5) y varias opciones de ventanas ópticas. Ambas versiones incluyen un termistor interno para la compensación de temperatura.

Detalles
La serie TPD 1T está diseñada para proporcionar un alto nivel de señal de salida e incorpora un termistor interno que actúa como referencia de temperatura para la compensación de la termopila. Encapsulados ofrecidos: TO-46 (con ventana cuadrada) y TO-5 (encapsulado metálico). Se suministran con ventana IR estándar y, opcionalmente, con filtros pasa-banda estrechos para monitorización de gases y detección selectiva de longitudes de onda.

Características TPD 1T 0623

• Alto voltaje de salida
• Ventana óptica cuadrada
• Termistor interno para compensación de temperatura

Características TPD 1T 0625

• Encapsulado metálico TO-5
• Termistor interno para compensación de temperatura
• Alta sensibilidad

Especificaciones (tabular)
Responsivity: 33 V/W
Sensitivity S100: 177 µV/K
Noise: 36 nV/√Hz
Time constant: 27 ms
Encapsulado con ventana óptica: TO-46
Campo de visión: 104°

Especificaciones técnicas

• Responsivity: 33 V/W
• Sensitivity S100: 177 µV/K
• Noise: 36 nV/√Hz
• Time constant: 27 ms
• Encapsulados: TO-46 (un encapsulado) y TO-5 (encapsulado alternativo)
• Campo de visión: 104°
• Termistor interno para compensación de temperatura
• Disponible con ventana IR estándar o con filtros opcionales pase-banda estrecho
