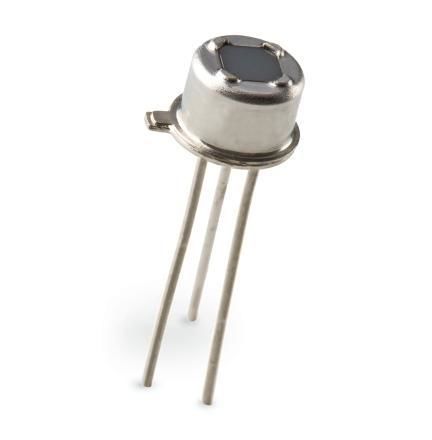

Sensor de infrarrojos piro-eléctrico PYD 5731

Resumen del producto
Con un diámetro de 4,7 mm, el PYD 5731 Miniatura de doble elemento DigiPyro® es uno de los diseños más pequeños del portafolio Excelitas Pyrodetector. El detector integra dos elementos en serie dentro de un encapsulado metálico TO-46 con ventana óptica. Como miembro de la familia DigiPyro®, incorpora una digitalización interna que convierte las señales de los elementos en una salida digital de 14 bits a través de la interfaz Direct Link. El PYD 5731 está optimizado para ópticas compactas y diseños miniaturizados y proporciona alta inmunidad EMI.

Características

• Digitalización integrada de 14 bits mediante circuito interno
• Elementos piroeléctricos cerámicos de alta responsividad
• Configuración de doble elemento (1,4 × 0,4 mm²) en serie
• Campo de visión: 99° (horizontal) / 88° (vertical)
• Encapsulado metálico TO-46 con ventana óptica para mayor inmunidad EMI
• Adecuado para algoritmos avanzados de detección de movimiento

Aplicaciones

• Detección de movimiento a media distancia (con lente adecuada)
• Control de iluminación y climatización para ahorro energético
• Sistemas de alarma de intrusión y detección de presencia
• Montaje horizontal en dispositivos compactos

Especificaciones

• Familia de modelo: detector piroeléctrico miniaturizado DigiPyro®
• Diámetro: 4,7 mm
• Altura de la carcasa: 3,3 mm
• Elementos: doble elemento en serie, tamaño del elemento 1,4 × 0,4 mm²
• Responsividad: 11 kV/W (típico)
• Ruido: 10 cuentas (típico), 27 cuentas (máximo)
• Requisitos de funcionamiento: 2,7–3,6 V / 10 µA
• Carcasa con ventana óptica: encapsulado metálico TO-46
• Campo de visión (horizontal/vertical): 99° / 88°
• Interfaz: interfaz digital Direct Link (salida digital de 14 bits procedente de la digitalización interna)
• Uso recomendado: ópticas compactas y diseños que requieran alta inmunidad EMI
