Sensor de movimiento piroeléctrico PYD 1788

de interioralta sensibilidadde alta precisión

Descripción general

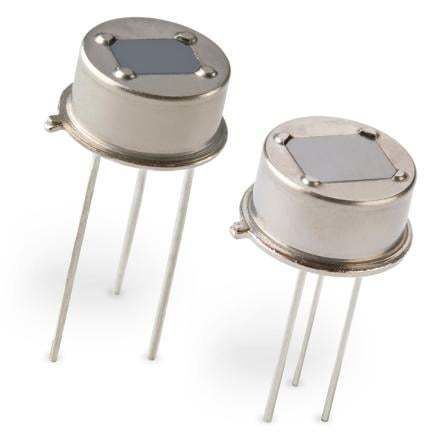

Los PYD 1788 y PYD 1798 DigiPyros son detectores de movimiento piroeléctricos de doble elemento en carcasa metálica TO-5. Han sido rediseñados para mejorar la eficiencia energética (funcionamiento desde 1,8 V a 5 µA), lo que los hace adecuados para aplicaciones remotas y alimentadas por batería. Cada dispositivo integra el acondicionamiento y la digitalización de la señal para proporcionar una salida digital de alta resolución que se conecta directamente a un microcontrolador host.

Detalles
Ambos modelos comparten la misma configuración interna de elementos y electrónica. Cada detector incluye dos elementos piroeléctricos en serie y un diodo de temperatura integrado. El PYD 1788 dispone de una ventana óptica de tamaño estándar para rangos de detección generales; el PYD 1798 incorpora una ventana ampliada para un campo de visión más amplio. El circuito interno convierte la señal de cada elemento en un valor digital de 14 bits, generando un flujo de datos combinado 2x14 bits que se transmite por un Direct Link de un solo cable al host.

Características

• Digitalización integrada de 14 bits por elemento
• Elementos piroeléctricos cerámicos de alta responsividad
• Configuración de doble detector con dos elementos de 1 mm²
• Opciones de campo de visión amplio (dependiendo del modelo)
• Carcasa metálica TO-5 para inmunidad EMI
• Optimizado para algoritmos avanzados de detección de movimiento y bajo consumo

Aplicaciones

• Detección de movimiento a larga distancia con lentes
• Dispositivos de ahorro energético alimentados por batería
• Sistemas de alarma de intrusión y perímetro
• Montaje horizontal e integración embebida

Especificaciones técnicas

• Responsividad: 4,0 kV/W (típico)
• Ruido: 3 dígitos (típ), 12 dígitos (máx)
• Carcasa con ventana óptica: carcasa metálica TO-5
• Requisito de alimentación: 1,8–3,6 V / 5 µA (mejor funcionamiento a 1,8 V / 5 µA)
• Campo de visión PYD 1798 (horiz/vert): 110° / 110°
• Campo de visión PYD 1788 (horiz/vert): 95° / 87°
• Configuración de elementos: dos elementos en serie (doble elemento)
• Tamaño de elemento: dos elementos de 1 mm²
• Formato de salida: dos valores de 14 bits entregados como un flujo digital 2x14 bits a través de un Direct Link de un solo cable
• Diodo de temperatura integrado: proporciona datos relacionados con la temperatura incluidos en la señal digital combinada
