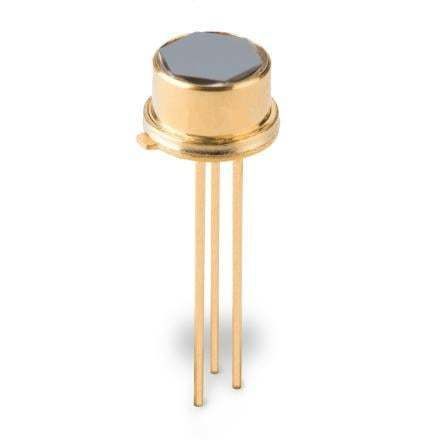

Sensor de infrarrojos de termopilas TPiS 1T 1252B

para termómetro infrarrojo de mano

Descripción general
El sensor DigiPile TPiS 1T 1252B de Excelitas integra un elemento detectores termopila con un ADC interno para amplificación y conversión digital en chip. Montado en una carcasa especial tipo TO‑46 con el diseño patentado ISOthermal, mejora la estabilidad ante choques térmicos y simplifica el interfaz digital para integraciones industriales y médicas.

Detalles
El TPiS 1T 1252B DigiPile incorpora un detector termopila con salida digital nativa de 17 bits para Tobj y un canal Tamb de 14 bits. En el flujo de bits, la señal termopila va seguida de la lectura de una diodo de referencia de temperatura interna, lo que permite calcular con precisión la temperatura del objeto. La salida digital reduce la susceptibilidad al ruido eléctrico y facilita la integración en sistemas con microcontroladores y arquitecturas ADC.

Características

• Sensor con salida digital y ADC en chip
• Salida directa Tobj 17 bits
• Salida directa Tamb 14 bits (referencia interna)
• Voltaje de funcionamiento: desde 2,4 V (típ. 2,4–3,6 V)
• Bajo consumo de corriente para aplicaciones con batería
• Carcasa TO‑46 isotérmica (ISOthermal)
• Angulo de apertura: 84°; Constante de tiempo: 30 ms

Aplicaciones típicas

• Termometría auricular (termómetros timpánicos)
• Termometría sin contacto y monitorización de temperatura de uso general

Especificaciones técnicas

• Voltaje de operación: 2,4–3,6 V
• Sensibilidad S40: 290 Counts/K
• Ruido: 8 Counts/K
• Constante de tiempo: 30 ms
• Carcasa con ventana óptica: tipo TO‑46
• Campo de visión: 84°
