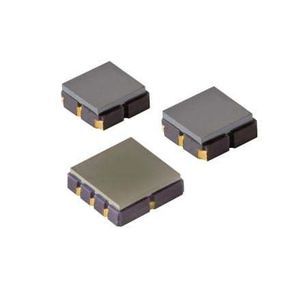

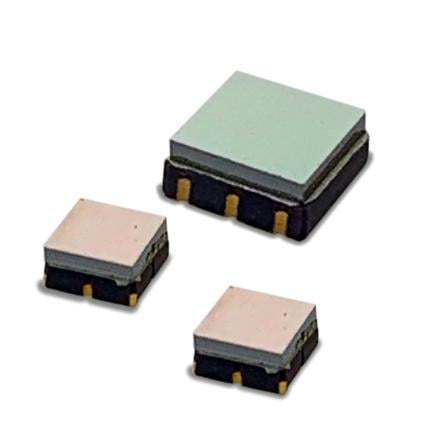

Sensor de temperatura de termopilas TPiS 1S series

SMDdigitalpara medición de la temperatura de superficie

Descripción
Las series DigiPile™ TPiS 1S 1051 y TPiS 1S 1252 de Excelitas son sensores termopila digitales compactos en encapsulado SMD que combinan un chip de detección termopila con un ADC interno para ofrecer una salida digital amplificada de 17 bits y una referencia de temperatura interna.

Detalles del producto
Ambos modelos emplean el diseño ISOthermal de Excelitas para optimizar la estabilidad de la señal y reducir la deriva térmica. La secuencia digital incluye la medición termopila seguida de la lectura de una diodo de referencia de temperatura interna para una compensación precisa. El TPiS 1S 1051 combina el chip termopila más pequeño con el encapsulado SMD más reducido, mientras que el TPiS 1S 1252 ofrece mayor sensibilidad en un paquete integrado ligeramente mayor. La salida digital reduce la interferencia eléctrica y facilita la integración en sistemas embebidos.

Características

• Salida termopila digital de 17 bits (Tobj)
• Salida ambiente interna de 14 bits (Tamb)
• ADC integrado y diodo de referencia de temperatura interna
• Tensión de funcionamiento baja (desde 2,4 V)
• Bajo consumo de corriente, apto para dispositivos alimentados por batería

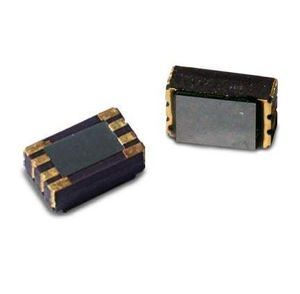

• Encapsulado SMD compacto con ventana óptica (3×3 mm)

Aplicaciones

• Mediciones de temperatura sin contacto y monitorización
• Integración en termometría industrial y de laboratorio

Características técnicas

• Tensión de operación: 2,4–3,6 V
• Sensibilidad S100: ≈280 counts/K
• Ruido: ≈8 counts/K
• Constante de tiempo: ≈15 ms
• Encapsulado con ventana óptica: SMD 3×3 mm
• Campo de visión: 120°
