Sensor de infrarrojos de termopilas TPiD 1S 0121

Descripción del producto

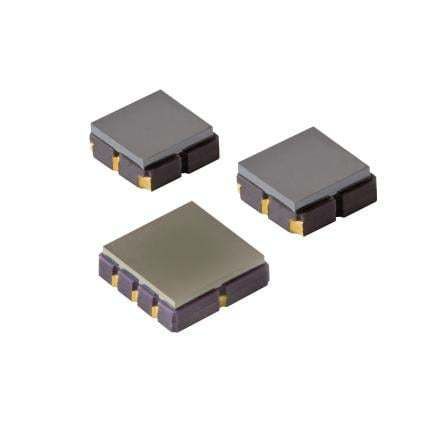

Los TPiD 1S 0121 y TPiD 1S 0222 son detectores termopila SMD que incorporan dos tamaños de chip sensibles en carcasas para montaje superficial. El 0121 ofrece un paquete plano compacto de 3 x 3 mm para aplicaciones con limitaciones de espacio, mientras que el 0222 dispone de un elemento sensor mayor de 3,8 x 3,8 mm que proporciona mayor responsividad. Ambos modelos incluyen un termistor interno como referencia de temperatura y para la compensación de la termopila. Todas las piezas SMD se suministran en cinta y carrete para ensamblaje SMT automatizado.

Información general
Excelitas suministra estos detectores termopila en carcasas SMD pequeñas compatibles con los procesos estándar de montaje superficial de alto volumen. Las versiones SMD incorporan el diseño patentado ISOthermal para mejorar el rendimiento y la fiabilidad frente a choques térmicos, facilitando una integración compacta y una fabricación rentable para aplicaciones industriales de medida de temperatura.

TPiD 1S 0121
Características

• Paquete SMD 3 x 3 mm, carcasa plana
• Termistor interno para la compensación de temperatura
• Suministrado en cinta y carrete para el ensamblaje SMT

Aplicaciones

• Monitorización general de temperatura
• Termometría
• Aplicaciones con restricciones de espacio

TPiD 1S 0222
Características

• Paquete SMD 3,8 x 3,8 mm con elemento sensor mayor
• Termistor interno para la compensación de temperatura

Aplicaciones

• Pirómetros y medición de temperatura sin contacto
• Medición general de temperatura
• Aplicaciones con limitaciones de espacio que requieren mayor sensibilidad

Especificaciones

• Responsividad: 77 V/W
• Sensibilidad S100: 56 µV/K
• Ruido: 42 nV/√Hz
• Constante de tiempo: 15 ms
• Carcasa con ventana óptica: SMD 3 x 3
• Ángulo de visión: 120°
