Sensor de infrarrojos piro-eléctrico PYD 1794

Descripción del producto

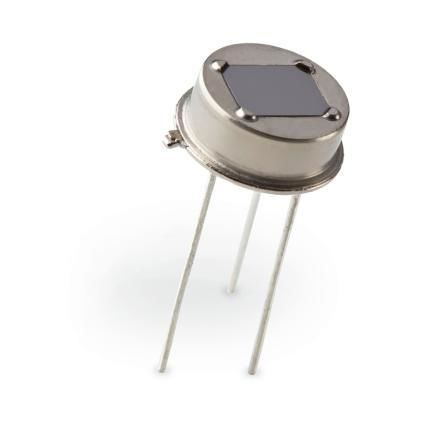

El detector PYD 1794 DigiPyro de doble elemento integra dos elementos piroeléctricos en serie dentro de un encapsulado metálico TO‑39 de perfil bajo con ventana óptica. La electrónica interna convierte las señales de los elementos en una salida digital de 14 bits por elemento; un diodo interno proporciona una salida relacionada con la temperatura, generando una señal combinada de 14+14 bits. El paquete compacto y la digitalización integrada facilitan la conexión en sistemas de detección de movimiento.

Características

• Digitalización integrada
• Elementos piroeléctricos cerámicos de alta responsividad
• Detector dual con elementos 2 × 1 mm²
• Campo de visión 115°
• Carcasa metálica TO‑39 de perfil bajo para alta inmunidad EMI
• Adecuado para algoritmos avanzados de detección de movimiento

Aplicaciones

• Detección de movimiento a larga distancia (con lente)
• Aplicaciones de ahorro de energía / detección de ocupación
• Sistemas de alarma contra intrusiones
• Montajes horizontales

Especificaciones
Responsividad: 4,2 kV/W (típ.)
Ruido: 3 digits (típ.), 12 digits (máx.)
Requisitos de funcionamiento: 2,7–3,6 V / 10 µA
Carcasa con ventana óptica: TO‑39
Campo de visión (horiz/vert): 115°/115°

características / especificaciones técnicas

• Responsividad: 4,2 kV/W (típ.)
• Ruido: 3 digits (típ.), 12 digits (máx.)
• Requisitos de funcionamiento: 2,7–3,6 V / 10 µA
• Carcasa: TO‑39 (con ventana óptica)
• Campo de visión: 115° horizontal / 115° vertical
• Elementos: doble 2 × 1 mm² de elementos piroeléctricos cerámicos
• Salida: salida digital integrada de 14 bits por elemento (14+14 bits incluyendo diodo de temperatura)
• Característica de la carcasa: carcasa metálica TO‑39 de perfil bajo para alta inmunidad EMI
