Sensor de infrarrojos de termopilas TPD 1T 0122

para termómetro infrarrojo de mano

Descripción general

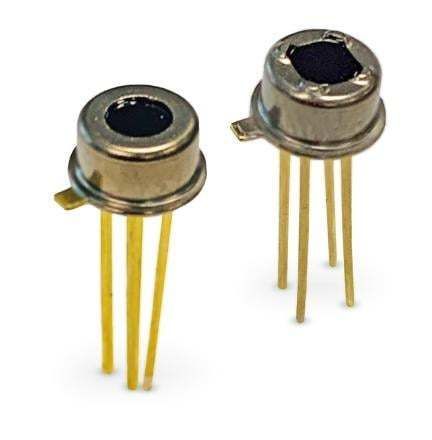

Los detectores termopila miniatura Excelitas TPD 1T 0122 y TPD 1T 0123 en encapsulado TO-46 ofrecen una solución compacta de detección infrarroja con un chip termopila sensible y una pequeña ventana óptica. La ventana redonda está recubierta para la banda IR 5–14 µm; el formato cuadrado permite el uso de filtros ópticos de banda estrecha para monitorización de gases y detección selectiva. Un termistor integrado permite la compensación de la temperatura ambiente.

Números de pieza
TPD 1T 0122, TPD 1T 0123

Características principales

• Encapsulado metálico TO-46 con ventana óptica (redonda o cuadrada)
• Termistor incluido para compensación de la temperatura ambiente
• Recubrimiento óptico para la banda IR 5–14 µm (ventana redonda); el formato cuadrado admite filtros de banda estrecha
• Alta relación señal/ruido y constante de tiempo reducida para respuesta rápida

Especificaciones

• Responsivity: 77 V/W
• Sensitivity S100: 56 µV/K
• Noise: 42 nV/√Hz
• Time Constant: 15 ms
• Encapsulado con ventana óptica: TO-46
• Ángulo de apertura: 120°

Aplicaciones
Adecuados para módulos IR OEM, medición de temperatura portátiles, detección IR industrial y sistemas de detección de gases (cuando se montan filtros de banda estrecha en la variante de ventana cuadrada). Útiles cuando se necesita un sensor termopila compensado y compacto.

Montaje y pedido
Paquete TO-46 estándar para montaje a través de placa. Consulte la hoja de datos para opciones de filtro, selección de formato de ventana (redonda vs cuadrada) y recomendaciones de soldadura. Contacte con el proveedor para integración de filtros personalizados o pedidos al por mayor.
