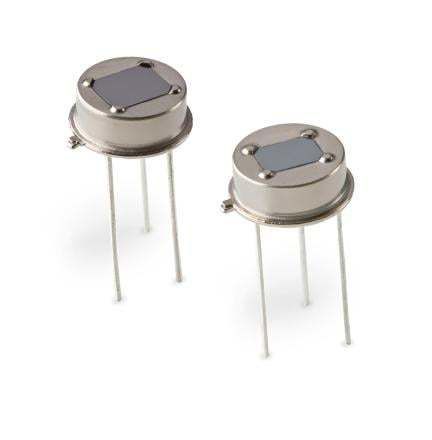

Sensor de movimiento piroeléctrico PYD 1384

alta sensibilidad

Número de pieza
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

Descripción del producto
La serie de detectores piroeléctricos Excelitas PYD 1384 (reemplaza a LHi 874) / PYD 1394 (reemplaza a LHi 944) es la variante de perfil bajo de los detectores piroeléctricos analógicos estándar PYD 1388/PYD 1398. Los detectores piroeléctricos de doble elemento y perfil bajo incorporan dos elementos sensibles en conexión en serie y un FET en una configuración seguidor de fuente, alojados en una carcasa metálica TO-39 de perfil bajo con ventana óptica.

Detalles
Ambos detectores piroeléctricos de doble elemento y perfil bajo cuentan con dos elementos sensibles en conexión serie opuesta y un circuito seguidor de fuente. El PYD 1384 representa el modelo base estándar de la serie de perfil bajo. El PYD 1394 está equipado con una ventana más grande que ofrece un campo de visión más amplio. Una resistencia de drenaje adicional y un condensador de salida reducen aún más las interferencias por perturbaciones electromagnéticas en aplicaciones sensibles a EMI. Adecuados para la detección de movimiento, su diseño de perfil bajo permite integrar dos pirodetectores de forma compacta para habilitar un campo de visión de 180°.

Características / especificaciones técnicas

• Responsividad: 4.2 kV/W (típico)
• Ruido: 20 µVpp (típico) / 50 µVpp (máx)
• Requisitos de funcionamiento: 2.0–10 V
• Carcasa con ventana óptica: TO-39
• PYD 1384, Campo de visión (horiz/vert): 95°/87°
• PYD 1394, Campo de visión (horiz/vert): 110°/110°
