Sensor de infrarrojos piro-eléctrico PYQ 5848

Resumen

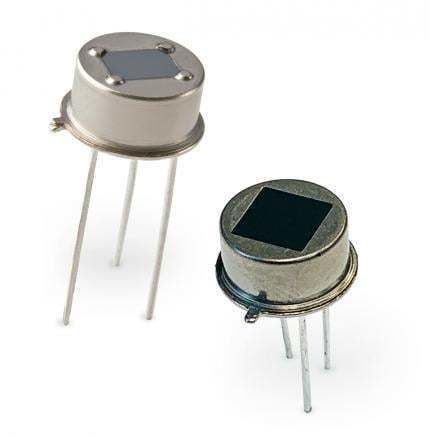

Los PYQ 5848 y PYQ 2898 son sensores piroeléctricos digitales de 4 elementos y doble canal, alojados en un paquete metálico TO-5. Forman parte de la familia DigiPyro® e integran circuitería que convierte las señales de los elementos en salidas digitales de 14 bits.

Detalles
El PYQ 5848 emplea pares de elementos dispuestos en diagonal para instalaciones en techo, proporcionando detección independiente de la dirección del movimiento. El PYQ 2898 emplea pares paralelos para instalaciones en pared y permite un análisis diferencial del movimiento que ayuda a distinguir el tamaño de los objetos (por ejemplo, diseños inmunes a mascotas). Ambos modelos incluyen una diodo de temperatura integrado para la medición de la temperatura interna. La salida combinada se entrega como tres señales de 14 bits serializadas en una única secuencia digital transmitida mediante un enlace directo de un solo cable al microprocesador anfitrión.

Capacidades clave

• Digitalización integrada con salida digital de 14 bits
• Elementos piroeléctricos cerámicos de alta responsividad
• Detector cuádruple con elementos de 4 x 1 x 1 (0,4) mm2
• Carcasa metálica TO-5 con ventana óptica para mayor inmunidad EMI
• Optimizado para algoritmos avanzados de detección de movimiento

Aplicaciones

• Detección de movimiento a larga distancia con lentes
• Sistemas de detección de presencia para ahorro de energía
• Sistemas de alarma de intrusión
• Diseños murales inmunes a mascotas (PYQ 2898)
• Instalaciones en techo (PYQ 5848) e instalaciones horizontales/murales (PYQ 2898)

Especificaciones técnicas

• Responsividad: 4,5 kV/W (PYQ 2898), 8 kV/W (PYQ 5848) (típico)
• Ruido: 6 dígitos (típico), 15 dígitos (máx)
• Carcasa con ventana óptica: carcasa metálica TO-5
• Alimentación: 2,7–3,6 V / 10 µA
• Campo de visión (PYQ 5848 horiz/vert): 124°
• Campo de visión (PYQ 2898 horiz): 100°
• Tamaño de elemento del detector cuádruple: 4 x 1 x 1 (0,4) mm2
• Diodo de temperatura integrado para salida de temperatura interna
• Formato de salida: tres señales de 14 bits serializadas en una única secuencia digital vía enlace directo de un solo cable
• Disposición de elementos: pares diagonales (PYQ 5848) para detección en techo independiente de la dirección; pares paralelos (PYQ 2898) para discriminación diferencial de movimiento/tamaño en aplicaciones murales
