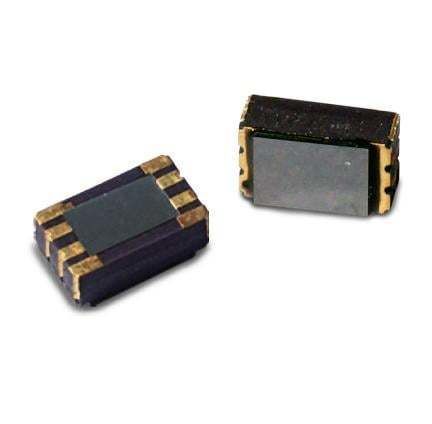

Sensor de infrarrojos de termopilas TPiS 1S 1385 CaliPile®

Descripción general
El sensor Excelitas CaliPile TPiS 1S 1385 es un sensor infrarrojo (IR) de termopila multifunción en un paquete SMD ultracompacto. Integra detección termopila, procesamiento de señal a bordo y salida digital para detección de presencia/movimiento y medida de temperatura a corta distancia desde un único componente. La detección en campo cercano hasta ~3 m es posible sin lentes adicionales; para mayor rango dinámico y medidas a más distancia, se recomienda el TPiS 1S 0185.

Descripción del dispositivo
El TPiS 1S 1385 CaliPile SMD combina un chip termopila de alta sensibilidad con electrónica interna para conversión, filtrado y procesamiento. Proporciona interfaz I2C con dirección configurable por hardware y un pin de interrupción que puede usarse como salida binaria (presencia, movimiento, sobretemperatura). El paquete SMD (4,4×2,6×1,75 mm) es adecuado para integraciones con limitación de espacio; variantes en paquete TO con ventana o lente están disponibles para aplicaciones de mayor alcance.

Características CaliPile SMD

• Paquete cerámico SMD 4,4 × 2,6 × 1,75 mm
• Termopila de alta sensibilidad con campo de visión de 120°
• Procesamiento de señal integrado de bajo consumo (~50 µW)
• Interfaz I2C con dirección configurable por hardware
• Datos de calibración de fábrica para temperatura ambiente y de objeto
• Función de interrupción para presencia, movimiento y eventos de sobretemperatura

Aplicaciones CaliPile SMD

• Integración de bajo espacio en dispositivos domóticos e IoT
• Sensores de activación para dispositivos finos alimentados por batería
• Detección de movimiento/presencia en campo cercano
• Detección en campo lejano con variantes con lente/TO
• Medición de temperatura a corto alcance y protección rápida contra sobretemperatura

Especificaciones

• Tensión de funcionamiento: 2,6–3,6 V
• Sensibilidad S40: 400 counts/K (75 counts/K para TPiS 1S 0185)
• Ruido: 8 counts/K
• Constante de tiempo: 30 ms (15 ms para TPiS 1S 0185)
• Dimensiones del paquete: 4,4 × 2,6 × 1,75 mm SMD cerámico
• Campo de visión: 120°
• Procesamiento de señal integrado (~50 µW)
• Interfaz I2C con dirección configurable y salida de interrupción
• Calibración de fábrica para temperatura ambiente y de objeto
