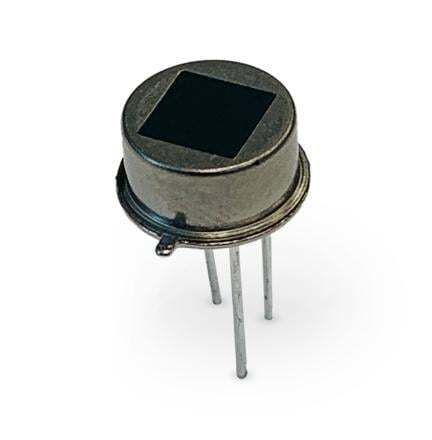

Sensor de infrarrojos piro-eléctrico PYQ 1748

Resumen
Este pirodetector de cuatro elementos integra cuatro elementos piroeléctricos en serie dentro de una carcasa metálica TO-5. Pertenece a la familia DigiPyro e incluye electrónica interna que convierte las señales de los elementos en una salida digital de 14 bits. El PYQ 1748 está diseñado para detección en techo a media distancia e incorpora un diodo de temperatura integrado, proporcionando datos combinados 2×14 bits (piro + temperatura) transmitidos por un enlace directo de un solo hilo al microprocesador anfitrión.

Características

• Digitalización integrada de 14 bits
• Elementos piroeléctricos cerámicos de alta responsividad
• Cuatro elementos 1×1 mm²
• Campo de visión 148° (horiz./vert.)
• Carcasa metálica TO-5 para alta inmunidad EMI
• Adecuado para algoritmos avanzados de detección de movimiento

Aplicaciones

• Detección de movimiento a media distancia (con lente)
• Sistemas de ahorro energético por ocupación
• Sistemas de alarma contra intrusos
• Instalaciones en montaje en techo

Especificaciones técnicas

• Responsividad: 6,5 kV/W
• Ruido: 3 dígitos (típ.), 12 dígitos (máx.)
• Carcasa con ventana óptica: TO-5
• Requisito de alimentación: 2,7–3,6 V / 10 µA
• Campo de visión (horiz./vert.): 148°/148°
• Digitalización integrada y salida digital de 14 bits (familia DigiPyro)
• Diodo de temperatura integrado que permite salida 2×14 bits vía enlace directo de un solo hilo
