Transformador de aislamiento DYN11 K4 CU IP00

secopara servicio interiorIEC

Resumen

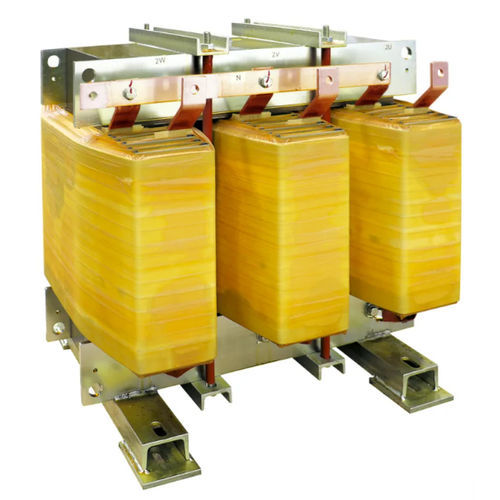

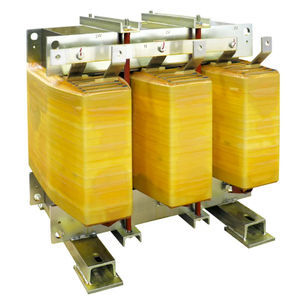

Ortea Next DYN11 K4 CU IP00 es un transformador de aislamiento de baja tensión para instalaciones interiores, que proporciona separación galvánica entre primario y secundario y está indicado para cargas no lineales (factor K = 4).

Características principales

• Tipo: Transformador de aislamiento de baja tensión
• Factor K: 4 (para cargas no lineales)
• Grupo vectorial: Dyn11
• Material del bobinado: Cobre
• Material del núcleo: Acero magnético M270
• Pantalla electrostática: Entre primario y secundario, conectada a tierra
• Grado de protección: IP00 (tipo abierto)

Aplicaciones

• Separación de redes de alimentación en instalaciones industriales y comerciales
• Mejora de la calidad de la energía para equipos electrónicos sensibles
• Uso en cuadros de distribución, salas de control y alimentaciones de máquinas

Especificaciones técnicas

• Frecuencia: 50 Hz
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión del bobinado primario: Triángulo
• Conexión del bobinado secundario: Estrella + N
• Grupo vectorial: Dyn11
• Material del núcleo: Acero magnético M270
• Material del bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)

Variantes (Código - Potencia kVA - Corriente de irrupción A - Pérdidas en vacío W - Pérdidas en carga W - Vcc %)
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

Instalación y normas
Diseñado para instalación en interior. La pantalla electrostática debe conectarse a tierra. Consultar EN 60076 / IEC 61558 y la normativa local para la instalación, ventilación y distancias de seguridad.
